§ 6. Перпендикулярные прямые

Построение прямых углов на местности

Для построения прямых углов на местности применяют специальные приборы, простейшим из которых является экер.

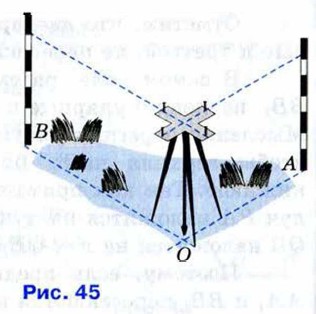

Экер представляет собой два бруска, расположенных под прямым углом и укреплённых на треножнике (рис. 45). На концах брусков вбиты гвозди так, что прямые, проходящие через них, взаимно перпендикулярны.

    экер

Чтобы построить на местности прямой угол с заданной стороной ОА, устанавливают треножник с экером так, чтобы отвес находился точно над точкой О, а направление одного бруска совпало с направлением луча ОА. Совмещение этих направлений можно осуществить с помощью вехи, поставленной на луче.

Затем провешивают прямую линию по направлению другого бруска (прямая ОВ на рисунке 45). Получается прямой угол АОВ.

В геодезии для построения прямых углов используют более совершенные приборы, например теодолит.
