§ 4. Задачи на построение

Построения циркулем и линейкой

Мы уже имели дело с геометрическими построениями: проводили прямые, откладывали отрезки, равные данным, чертили углы, треугольники и другие фигуры. При этом мы пользовались масштабной линейкой, циркулем, транспортиром, чертёжным угольником.

Оказывается, что многие построения можно выполнить с помощью только циркуля и линейки без масштабных делений. Поэтому в геометрии специально выделяют те задачи на построение, которые решаются с помощью только этих двух инструментов.

Что можно делать с их помощью? Ясно, что линейка позволяет провести произвольную прямую, а также построить прямую, проходящую через две данные точки. С помощью циркуля можно провести окружность произвольного радиуса, а также окружность с центром в данной точке и радиусом, равным данному отрезку. Выполняя эти несложные операции, мы сможем решить много интересных задач на построение:

    построить угол, равный данному;
    через данную точку провести прямую, перпендикулярную к данной прямой;
    разделить данный отрезок пополам и другие задачи.

Начнём с простой задачи.

Задача

На данном луче от его начала отложить отрезок, равный данному.

Решение

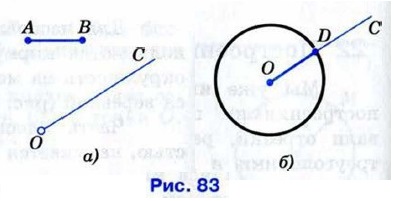

Изобразим фигуры, данные в условии задачи: луч ОС и отрезок АВ (рис. 83, а). Затем циркулем построим окружность радиуса АВ с центром О (рис. 83, б). Эта окружность пересечёт луч ОС в некоторой точке D. Отрезок OD — искомый.
