Конструкторская документация



Единая система конструкторской документации. Виды изделий

Единая система конструкторской документации

В Российской Федерации действует Единая система конструкторской документации (ЕСКД), созданная еще в Советском Союзе. Она изложена в виде системы государственных стандартов.

Конструкторскую документацию во всех организациях страны разрабатывают и оформляют по взаимосвязанным правилам и положениям, установленным в государственных стандартах Единой системы конструкторской документации. Определенные правила установлены и для обращения конструкторской документации. Основное назначение стандартов ЕСКД подробно рассмотрено во введении.

Стандартами ЕСКД установлены виды всех изделий, виды и комплектность конструкторской документации и стадии ее разработки.

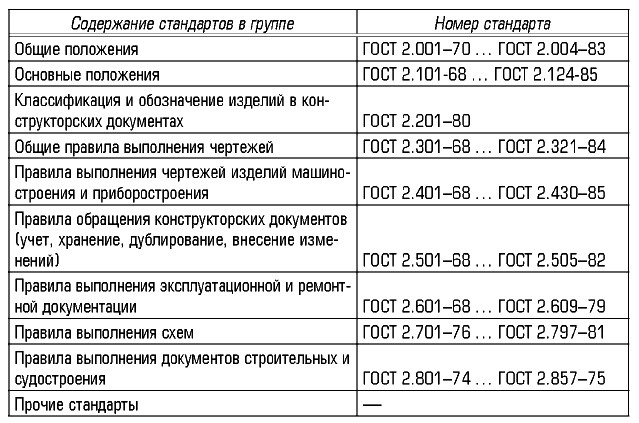

Стандарты ЕСКД отнесены ко второму классу и распределены по следующим группам:

Стандарты ЕСКД

Виды изделий

Изделием называют любой предмет или набор предметов, подлежащих изготовлению на предприятии. Их подразделяют на следующие виды: детали, сборочные единицы, комплексы и комплекты.

Деталью называют изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций, например: валик из одного куска металла; литой корпус; пластина из биметаллического листа; отрезок кабеля или провода заданной длины; трубка, спаянная или сваренная из одного куска листового материала.

Сборочной единицей называют изделие, составные части которого соединяют между собой на предприятии-изготовителе сборочными операциями (свинчиванием, сваркой, опрессовкой и т.п.), например: автомобиль, микромодуль, сварной корпус, маховичок из пластмассы с металлической арматурой.

В учебном процессе применяют в основном детали и сборочные единицы.
