Кривые линии и их применение в чертежах



Кулачки

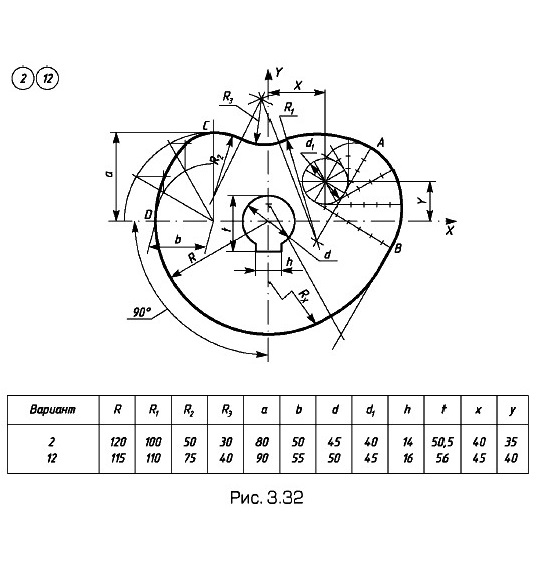

Плоские кулачки и копиры широко используются в различных автоматизированных механизмах и машинах. Например, кулачковый вал в двигателях внутреннего сгорания автомобилей. В качестве примера рассмотрим кулачок, приведенный на рис. 3.32. Участок DC — четвертая часть эллипса, части окружностей радиусов R2, R3, R1. Участок АВ — эвольвента. Участок DB — дуги окружностей R и Rx и участок прямой.

Плоские кулачки и копиры

Построение кулачка начинают с нанесения вертикальной и горизонтальной осей. Затем строят лекальные кривые — эвольвенту АВ и эллипс DC. Отмечают центры дуг R2, R1, R3. Строят дугу радиуса R и радиуса Rx. Заканчивается построение изображением отверстия со шпоночным пазом.
