Изображения, надписи, обозначения



Элементы геометрии деталей (окончание)

Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета.

На разрезе показывают, что получается в секущей плоскости и что расположено за ней.

Плоскости мысленного рассечения предмета называют секущими плоскостями.

Секущую плоскость разреза выбирают так, чтобы можно было наиболее полно показать внутренние формы предмета.

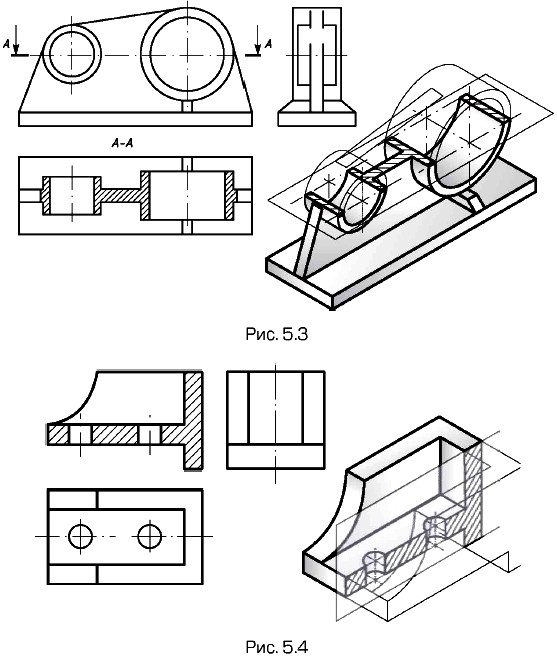

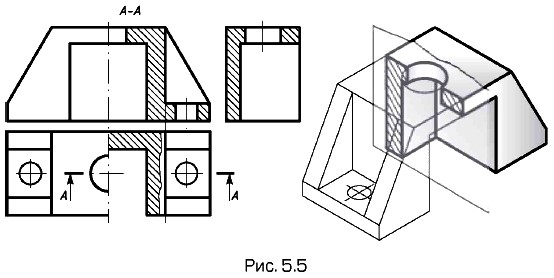

Наглядное представление о разрезах и изображениях деталей с разрезами в системе трех ортогональных плоскостей проекций дают рис. 5.3, 5.4, 5.5. Секущая плоскость изображена в виде прозрачной пластины, пересекающей деталь.

Обозначения разрезов.

Изображениях деталей с разрезами

Часть детали, расположенная между секущей плоскостью и наблюдателем, мысленно удалена, а образованное секущей плоскостью сечение заштриховано.

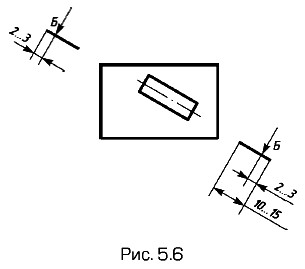

Обозначения разрезов. На чертежах положение секущей плоскости разреза обозначают разомкнутой линией со стрелками и прописными буквами русского алфавита. Стрелки указывают направление взгляда при проецировании. Над изображением — разрезом делают надпись по типу А — А — см. рис. 5.3 и 5.4. Толщину штрихов разомкнутой линии обычно выполняют (1...1,5) s, где s —толщина линии видимого контура чертежа; длина штрихов — 8.20 мм. Образец обозначения плоскости разреза приведен на рис. 5.6. Буквы ставят у начала и конца линии сечения, т.е. так, чтобы стрелки размещались между буквой и изображением.

Образец обозначения плоскости разреза

Если секущая плоскость разреза — горизонтальная, фронтальная или профильная — совпадает с плоскостью симметрии предмета, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены другими изображениями, то положение секущей плоскости не обозначают и разрез не надписывают. По этой причине не надписан разрез на рис. 5.4 и разрез профильной секущей плоскостью на рис. 5.5. Разрез, выполненный для симметричных деталей без обозначения секущей плоскости, мысленно относят к соответствующей плоскости симметрии.

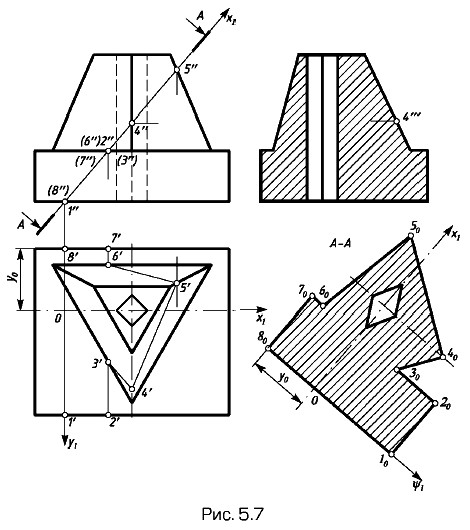

Сечение — изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. Если секущая плоскость проходит через некруглое отверстие и сечение получается состоящим из отдельных самостоятельных частей, то следует применять разрезы. Пример сечения предмета секущей фронтально-проецирующей плоскостью приведен на рис. 5.7. Сечение, обозначенное А — А, несколько смещено влево относительно положения на фронтальной проекции.

сечения предмета секущей фронтально-проецирующей плоскостью

Обозначение сечений. На чертежах сечения обозначают так же, как и разрезы: секущую плоскость — разомкнутой линией со стрелками и буквами, построенное сечение — надписью над ним типа А — А. Координатные оси, с помощью которых строят сечение, на чертежах не обозначают.

Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное и однозначное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей. Изображения в технических чертежах можно упростить в соответствии с установленными в стандартах правилами, некоторые из которых рассмотрим ниже.
