Изображения, надписи, обозначения



Элементы геометрии деталей

В начертательной геометрии, являющейся теоретической основой построения технических чертежей, изображения геометрических тел и простейших предметов на их основе выполнялись параллельным ортогональным проецированием на две или три основных взаимно перпендикулярных плоскости проекций и на дополнительные плоскости проекций.

В процессе конструирования при выполнении технических чертежей предметов — деталей, приборов, машин и других устройств — трех основных плоскостей проекций нередко оказывается недостаточно. При выполнении изображений применяют также ряд правил и условностей, которые позволяют существенно снизить трудоемкость выполнения чертежей, уменьшить расход бумаги на их оформление при сохранении наглядности и однозначности их понимания.

Правила изображения предметов на чертежах всех отраслей промышленности и строительства изложены в стандартах ЕСКД и СПДС. Рассмотрим их в порядке, принятом в ЕСКД, а также с учетом специфики учебного процесса.

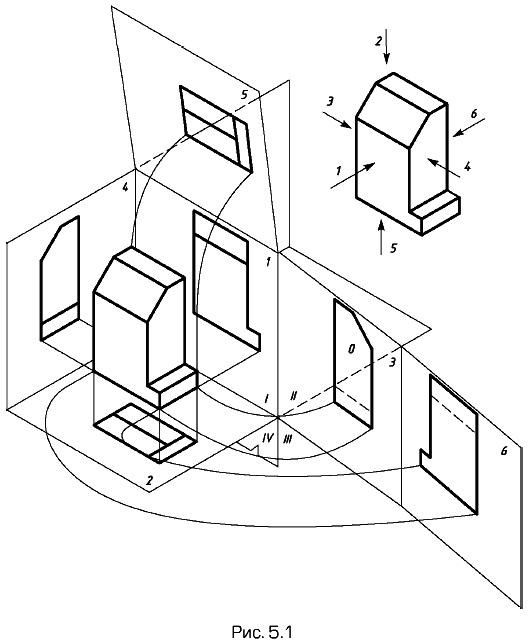

Основные положения и определения. Предметы на технических чертежах изображают по методу прямоугольного проецирования на взаимно перпендикулярные плоскости проекций. При этом изображаемый предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (рис. 5.1). Такой метод проецирования называют также методом первого угла (метод Е). На рис. 5.1 наряду с первым углом I обозначены также углы II, III и IV, образующиеся при пересечении фронтальной и горизонтальной плоскостей проекций.

Пересечении фронтальной и горизонтальной плоскостей проекций

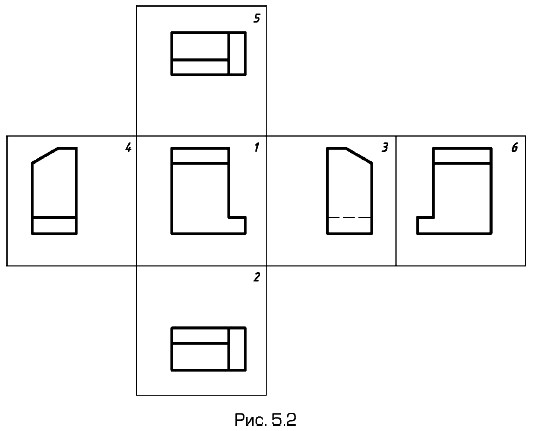

За основные плоскости проекций принимают шесть граней куба; грани (плоскости проекций) совмещают с плоскостью, как показано на рис. 5.2 Грань 6 допускается располагать рядом с гранью 4. Наряду с методом Е, принятым в России и большинстве стран Европы и других континентов, применяют также метод А (метод третьего угла), принятый в США и ряде стран американского континента.

За основные плоскости проекций принимают шесть граней куба

Изображением является любой чертеж, который может быть видом, разрезом или сечением, выполненный установленным способом проецирования, как правило, в определенном масштабе, и служит для выявления формы и всех необходимых размеров предмета.

Главное изображение

Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней — главное изображение — давало наиболее полное представление о форме и размерах предмета.

Предметы следует изображать в функциональном положении или в положении, удобном для их изготовления. Предметы, состоящие из нескольких частей, следует изображать в функциональном положении.

Предметы, используемые в любом положении, изображают в положении, удобном для их изготовления. Предметы, функциональное положение которых наклонное, изображают в вертикальном или горизонтальном положении.

Длинные (высокие) предметы, функциональное положение которых вертикальное (мачты, колонны, столбы), можно изображать в горизонтальном положении, причем нижнюю часть предмета следует помещать справа.

Вид — изображение обращенной к наблюдателю видимой части поверхности предмета. Виды геометрических тел рассмотрены в предыдущих главах: различных геометрических тел — на рис. 2.49, 4.2 — 4.11; шайб и уголка —на рис. 2.57; пластины — на рис. 2.55.
