Изображения. Надписи. Обозначения



Виды

Названия основных видов

Для видов, получаемых на основных плоскостях проекций (основные виды, см. рис. 5.2), установлены следующие названия: 1 — вид спереди (главный вид); 2 — вид сверху; 3 — вид слева; 4 — вид справа; 5 — вид снизу; 6 — вид сзади.

Названия видов на чертежах не подписывают, если их расположение относительно главного вида (изображения) соответствует рис. 5.2. Если виды сверху, слева, справа, снизу, сзади смещены относительно главного изображения (вида или разреза, изображенных на фронтальной плоскости проекций), то направление взгляда указывают стрелкой, обозначаемой прописной буквой, а соответствующие виды отмечают на чертеже надписью по типу А. Чертеж оформляют так же, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним.

Когда отсутствует изображение, на котором может быть показано направление взгляда, название вида надписывают.

Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета штриховыми линиями. В качестве примера на рис 5.8 приведены три основных вида детали призматической формы. На двух видах — главном и виде сверху — штриховыми линиями показана форма выемки в левой части детали. На виде слева штриховыми линиями уточнена форма правой части детали.

Три основных вида детали

Дополнительный вид, Развернутый вид

Если какую-либо часть предмета невозможно показать на рассмотренных выше основных видах (см. рис. 5.2) без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных основным плоскостям проекций.

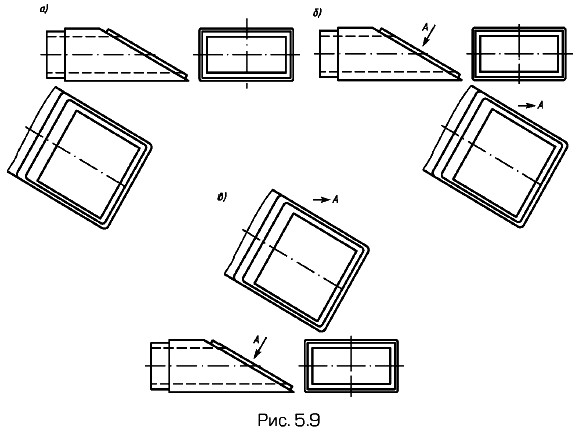

Варианты расположения дополнительного вида на примере прямоугольного волновода показаны на рис. 5.9, а — в, при этом расположения а или б предпочтительнее.

Дополнительный вид отмечают на чертеже надписью типа А (рис. 5.9, б, в), а у связанного с дополнительным видом изображения предмета ставят стрелку, указывающую направление взгляда, соответствующими буквенными обозначениями (стрелка А, рис. 5.9, б, в). Соотношение размеров для вычерчивания стрелок приведено на рис. 5.10.

Расположения дополнительного вида

Соотношение размеров для вычерчивания стрелок

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят (см. рис. 5.9, а).

Местный вид

Изображение отдельного, ограниченного места поверхности предмета называют местным видом.

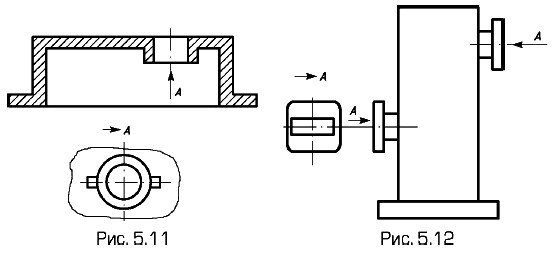

Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере (А на рис. 5.11), или не ограничен (А на рис. 5.12). Местный вид отмечают на чертеже подобно дополнительному виду.

Местный вид

Развернутый вид

    Развернутые виды применяют для изображения:

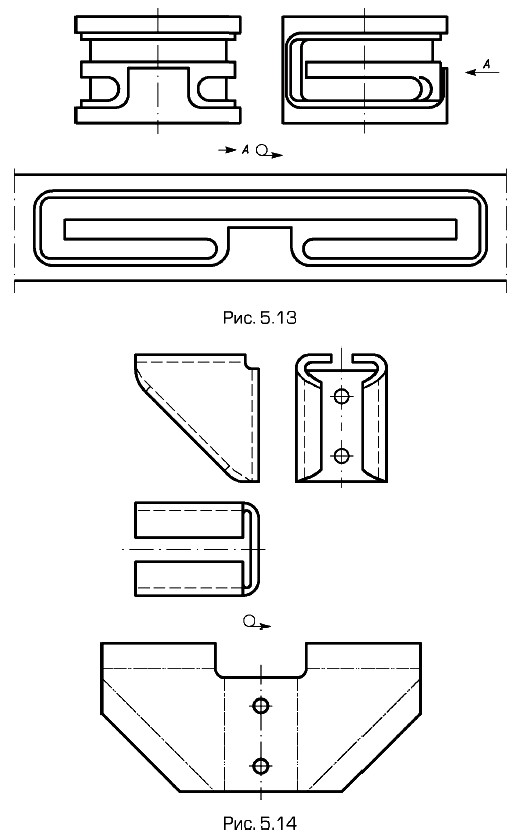

    1) искривленных предметов, которые развертываются в одну плоскость без искажения, например вид А системы охлаждения на рис. 5.13;

    2) гнутых предметов, которые развертываются в одну плоскость; при таком изображении контуры выполняют сплошной линией, а места изгиба обозначают штрихпунктирной с двумя точками тонкой линией (рис. 5.14). Над изображением развертки помещают знак развертки.

Предмет, как правило, изображается в окончательной форме.

Развернутый вид.
