Изображения. Надписи. Обозначения



Компоненты чертежей

Помимо графической части (изображения, размеры) чертеж может содержать текстовую часть (надписи, таблицы, условные знаки и т.п.). Под компоновкой чертежа понимают взаимное расположение на поле чертежа всех данных (графических и текстовых), приведенных на чертеже.

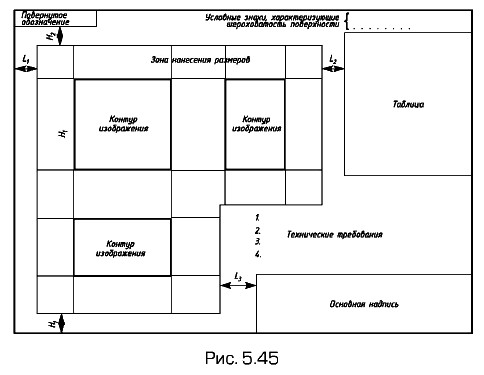

На поле учебного чертежа (рис. 5.45), ограниченном рамкой, в общем случае помимо изображений с нанесенными на них размерами могут располагаться:

    а) основная надпись (в правом нижнем углу листа);

    б) технические требования (непосредственно над основной надписью);

    в) условные знаки, характеризующие шероховатость поверхности (в правом верхнем углу листа);

    г) повернутое обозначение чертежа;

    д) таблица параметров, характеризующих изображенное изделие (например, на чертежах зубчатых колес, червяков и звездочек цепных передач).

Поле учебного чертежа

По числу и содержанию изображения, приведенные на чертеже, должны давать полное представление о форме изделия. Расположение изображений на чертеже должно обеспечивать экономное использование поля чертежа и быть удобным для чтения чертежа.

Рис. 5.45 иллюстрирует расположение изображений с нанесенными на них размерами на поле чертежа, выполняемого на листе формата A3. Изображения и нанесенные на них размеры следует располагать так, чтобы размеры отмеченных промежутков были примерно равны между собой: L1 ≈ L2 ≈ L3, а также Н1 ≈ Н2.

На практике встречаются и другие варианты оформления чертежей, отличающиеся как числом изображений, так и форматом листа, на котором располагают изображения.

В каждом конкретном случае изображения должны быть расположены так, чтобы было выдержано приблизительное равенство промежутков, приведенных на рис. 5.45.

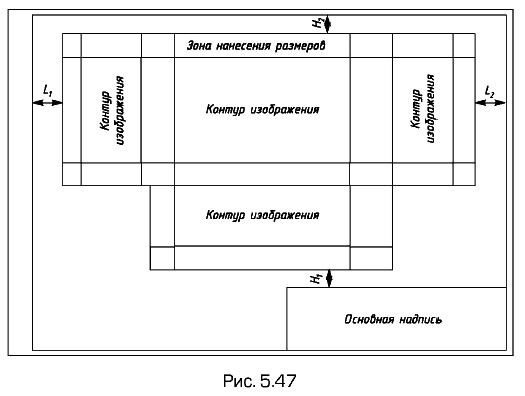

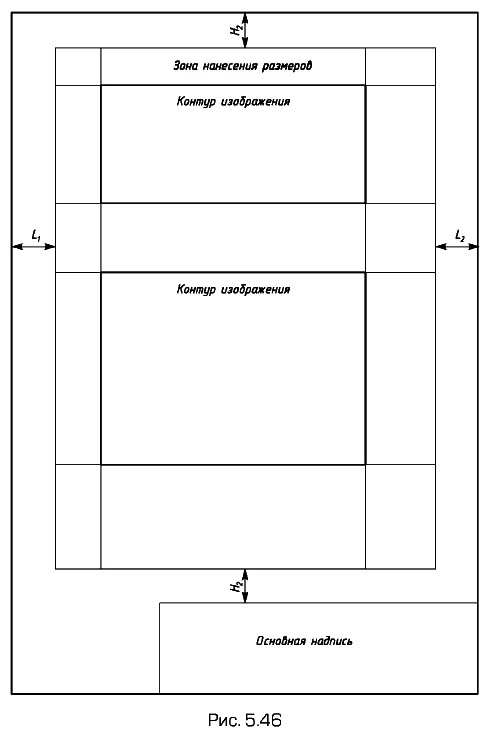

Если в учебном чертеже отсутствуют условные знаки, характеризующие шероховатость поверхности (в правом верхнем углу листа), повернутое обозначение чертежа и технические требования, то компоновку чертежа можно осуществлять в соответствии с рис. 5.46 и 5.47.

Повернутое обозначение чертежа и технические требования

Компоновка чертежа
