Аксонометрические проекции деталей



Диметрическая проекция

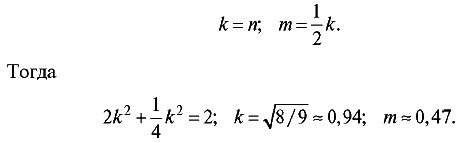

Коэффициенты искажения в диметрической проекции выбирают следующими:

Коэффициенты искажения в диметрической проекции

В целях упрощения построений, как и в изометрических проекциях, коэффициент искажения по осям х и z принимают равным единице; по оси у коэффициент искажения равен 0,5. По осям х и z или параллельно им все размеры откладывают в натуральную величину, по оси у размеры уменьшают вдвое.

Увеличение в этом случае составляет 6% (выражается числом 1,06 = 1 : 0,94).

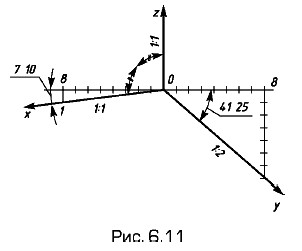

Расположение осей в диметрической проекции показано на рис. 6.11. С достаточной для практических целей точностью оси х и у строят по тангенсам углов:

Тангенс углов

Продолжение оси у за центр О является биссектрисой угла xOz, что также может быть использовано для построения оси у.

Построения оси у

Диметрия окружности

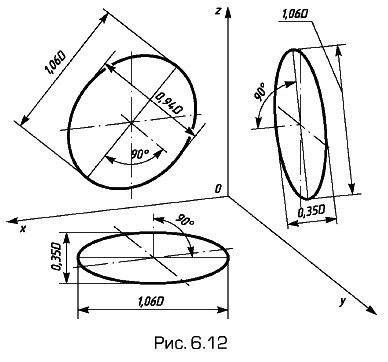

Изображение окружности в диметрии дано на рис. 6.12. Там же указаны соответствующие значения осей эллипсов для приведенных коэффициентов искажения, равных единице.

Диметрия окружности
