Аксонометрические проекции деталей



Кабинетная проекция

Аксонометрическое изображение сферы и способ вписывания сферических поверхностей

В прямоугольной аксонометрии поверхность сферы проецируется на аксонометрическую плоскость проекций в виде круга. Это позволяет использовать сферу для построения аксонометрических проекций тех фигур, в которые могут быть вписаны сферические поверхности. Так, например, аксонометрия поверхности вращения в этом случае может быть построена как огибающая сфер, вписанных в эту поверхность.

Кабинетная проекция

Положение аксонометрических осей

Косоугольная фронтальная диметрическая проекция, известная как кабинетная проекция, широко используется в учебном процессе. Положение аксонометрических осей для нее приведено на рисунке 6.13. Допускается применять фронтальные диметрические проекции с углом наклона оси у 30° и 60°. Коэффициент искажения по оси у равен 0,5, по осям х и z — единице.

Эллипсы

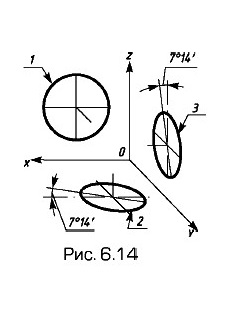

Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружность. Окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций,— в эллипсы (рис. 6.14). Большая ось эллипсов 2 и 3 равна 1,07, малая ось — 0,33 диаметра окружности. Пример косоугольной фронтальной диметрической проекции детали приведен на рис. 6.15.

Кабинетная проекция
