Аксонометрические проекции деталей



Технические рисунки

Технический рисунок — это наглядное изображение, выполненное по правилам построения аксонометрических проекций (от руки или при помощи чертежных инструментов) с использованием светотени. Целями выполнения технического рисунка являются проверка умения студента читать тот или иной чертеж и закрепление навыков выполнения наглядных изображений.

Выполнение наглядных изображений, особенно от руки, без предварительного построения аксонометрических проекций, развивает глазомер, пространственное представление о формах предмета, умение анализировать эти формы и наглядно их изображать. Особое значение технический рисунок получил в связи с внедрением в процесс конструирования требований технической эстетики.

Выполнение технических рисунков, как правило, производят при съемке эскизов с натуры (рисунок выполняют от руки) и при деталировании чертежа общего вида (рисунок выполняют при помощи чертежных инструментов).

В качестве основы технического рисунка в большинстве случаев применяют прямоугольные изо- и диметрические проекции, которые наряду с наглядностью достаточно просты по своему выполнению.

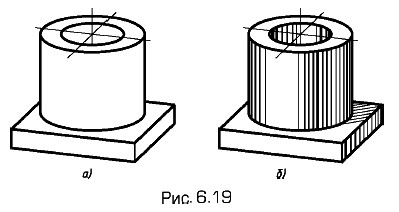

Для построения наглядных изображений в диметрии лучше применять положение осей, предусматривающее «левую» систему координат (рис. 6.19, а, б). Светотень, являющуюся дополнительным средством передачи объема предмета, применяют для придания аксонометрическому изображению большей выразительности (рис. 6.19, б). Чтобы выполнять аксонометрические изображения предметов с учетом светотени, кратко познакомимся с основными правилами этих построений.

Построения наглядных изображений

Светотенью называется распределение света на поверхности предмета. В зависимости от формы предмета лучи света, падая на него, распределяются по его поверхности неравномерно, благодаря чему светотень и создает выразительность изображения — рельефность и объемность.

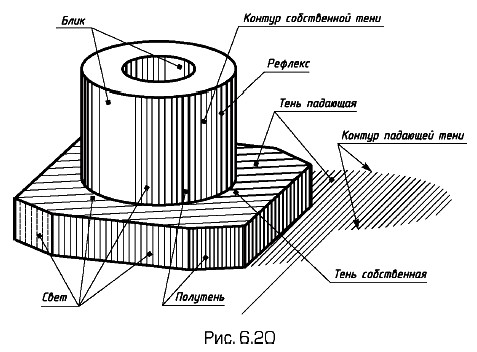

Можно отметить следующие элементы светотени (рис. 6.20): свет, полутень и тень (собственную и падающую). На затененной части имеется рефлекс, а на освещенной — блик.

Элементы светотени

Свет — освещенная часть поверхности предмета. Освещенность поверхности зависит от того угла, под которым падают на эту поверхность световые лучи. Наиболее освещенная поверхность та, которая расположена перпендикулярно к направлению лучей света.

Полутень — умеренно освещенная часть поверхности. Переход от света к полутени на гранных поверхностях может быть резким, а на кривых — всегда постепенный. Последнее объясняется тем, что угол падения лучей света на соседние части изменяется также постепенно.

Тень собственная — часть поверхности предмета, которую не достигают лучи света.

Тень падающая появляется в том случае, если на пути лучей света расположить какой-либо предмет, который и отбрасывает на находящуюся за ним поверхность падающую тень.

Рефлекс — высветление собственной тени за счет освещения теневой стороны предмета отраженными лучами от окружающих освещенных предметов или поверхностей данного предмета.

На техническом рисунке светотень обычно изображают упрощенно. Предмет, как правило, изображают на условном фоне изолированно от окружающей обстановки; свет на предмете изображают светлым пятном, не учитывая зависимость освещенности частей предмета от угла падения лучей света и удаления от источника света. Пример такого упрощенного изображения светотени показан на рисунке 6.19, б.

Иногда технический рисунок выполняют с еще большим упрощением: показывают только собственную тень, а падающую нигде не показывают. Такое упрощение сильно облегчает построение, но при этом теряется выразительность изображения.

Таким образом, для выполнения светотени на рисунке необходимо знать законы построения теней. Каждая тень имеет свою геометрическую форму, построение которой можно выполнить, используя методы начертательной геометрии. Для построения контуров теней необходимо знать характер лучей света и их направление.

При выполнении технических рисунков принято пользоваться солнечным освещением, когда лучи параллельны друг другу, а направление их сверху, слева направо. Такое направление соответствует естественному, когда свет на рабочее место падает с левой стороны.

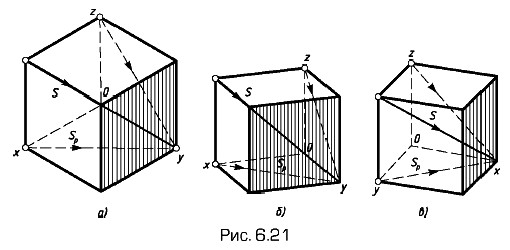

Для единообразия в построении лучи света обычно направляют по диагонали куба, как показано на рис. 6.21, где дано направление лучей света Sдля изометрической (рис. 6.21, а) и двух диметрических проекций с «правой» (рис. 6.21, б) и «левой» (рис. 6.21, в) системой координат.

Для единообразия в построении лучи света обычно направляют по диагонали куба
