Изображение и обозначение элементов деталей



Изображение отверстий и однотипных элементов (окончание)

Профили направляющих скольжения

Направляющие скольжения широко используются в металлорежущих станках. Установлены следующие их типы:

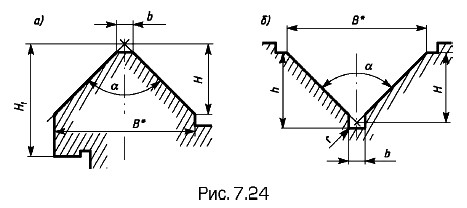

  • тип 1 — прямоугольные симметричные (рис. 7.24);

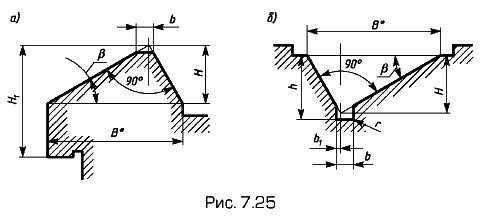

  • тип 2 — треугольные несимметричные (рис. 7.25);

Профили прямоугольные симметричные

Профили треугольные несимметричные

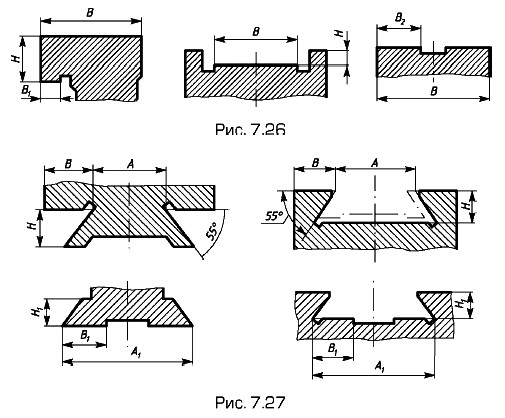

  • тип 3 — прямоугольные (рис. 7.26);
  • тип 4 — остроугольные («ласточкин хвост» — рис. 7.27).

Профили прямоугольные, остроугольные

На рис 7.24 и 7.25 указаны стандартные размеры, а размер В* — справочный. Остальные размеры стандартизованы.

Шпоночные пазы

Выполняют всегда в двух деталях: охватываемой и охватывающей (вал и втулка). В пазы устанавливают шпонку, передающую вращающий момент от вала к втулке или наоборот.

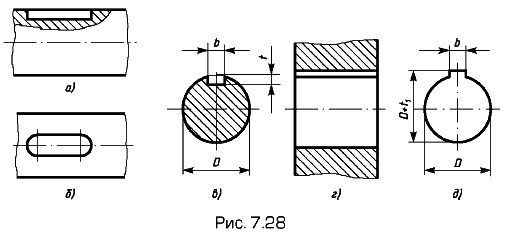

Паз под призматическую шпонку изображают на двух разрезах. На разрезе плоскостью, перпендикулярной к оси вала или отверстия (рис. 7.28, в, д), показывают поперечную форму паза и наносят размеры ширины и глубины. На продольном местном или полном разрезе (рис. 7.28, а, г), реже для вала на виде сверху (рис. 7.28, б) показывают длину паза и его положение относительно других поверхностей детали и наносят остальные размеры.

Шпоночные пазы

Линию пересечения боковых стенок паза с поверхностью вала или втулки заменяют на изображении проекцией крайней образующей поверхности вала или отверстия.

Размеры шпоночных пазов для призматических и сегментных (рис. 7.29) шпонок на валу и втулке стандартизованы. Определяющим размером служат диаметр вала и втулки.

Размеры шпоночных пазов

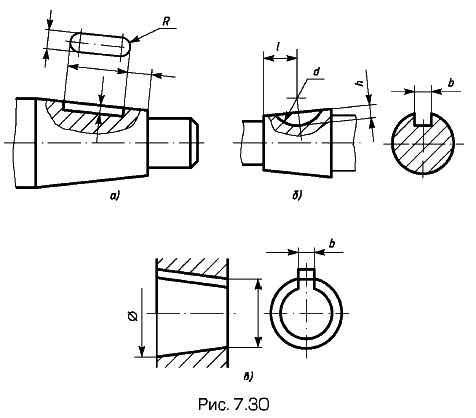

Если шпоночные пазы необходимо выполнить на конических валу или втулке, то их изображения совпадают с изображениями пазов для цилиндрических вала и втулки. Только размер положения паза на валу наносят от меньшего основания конической части вала (рис. 7.30, а) и размер глубины паза в отверстии наносят в плоскости меньшего основания конической части отверстия (рис. 7.30, в). Эти размеры стандартизованы.

Шпоночные пазы необходимо выполнить на конических валу или втулке

Канавки под стопорные многолапчатые шайбы

В канавку вала входит внутренняя лапка многолапчатой шайбы. Одна из наружных лапок шайбы загибается внутрь одного из пазов гайки, чтобы предотвратить ее самоотвинчивание.

На чертеже вала размеры канавки, как правило, ставят на сечении (рис. 7.31, а). На главном виде вала вдоль канавки делают местный разрез, на котором показывают выход дисковой фрезы, нарезающей канавку, и ставят размер Rфрезы (рис. 7.31, б). Диаметр резьбы вала служит определяющим размером, по которому находят размеры канавки.

Канавки под стопорные многолапчатые шайбы
