Изображение и обозначение элементов деталей



Изображение отверстий и однотипных элементов

Выше были рассмотрены общие вопросы относительно размеров формы и расположения (см. рис. 7.3, 7.4, 7.6, 7.7). Здесь будут рассмотрены особенности изображения отверстий в основном под крепежные детали некоторых соединений и однотипные элементы.

На чертеже детали цилиндрические и резьбовые отверстия могут быть изображены в виде разреза (рис. 7.11, а), на чертеже сборочной единицы отверстие изображают несколько увеличенным (рис. 7.11, б). Определяющим является диаметр d стержня, вставляемого в отверстие (d1 > d). Расположение осей отверстий определяется конструкцией изделия.

При нанесении размеров элементов, равномерно расположенных по окружности изделия (например, отверстий), вместо угловых размеров, определяющих взаимное расположение элементов, указывают только их количество (рис. 7.12, а, б).

Размеры нескольких одинаковых элементов изделия, как правило, наносят один раз с указанием на полке линии-выноски количества этих элементов (рис. 7.13).

При большом количестве однотипных элементов изделия, неравномерно расположенных на поверхности, можно указывать их размеры в сводной таблице (рис. 7.14). Однотипные элементы при этом обозначают арабскими цифрами или прописными буквами.

Изображение отверстий

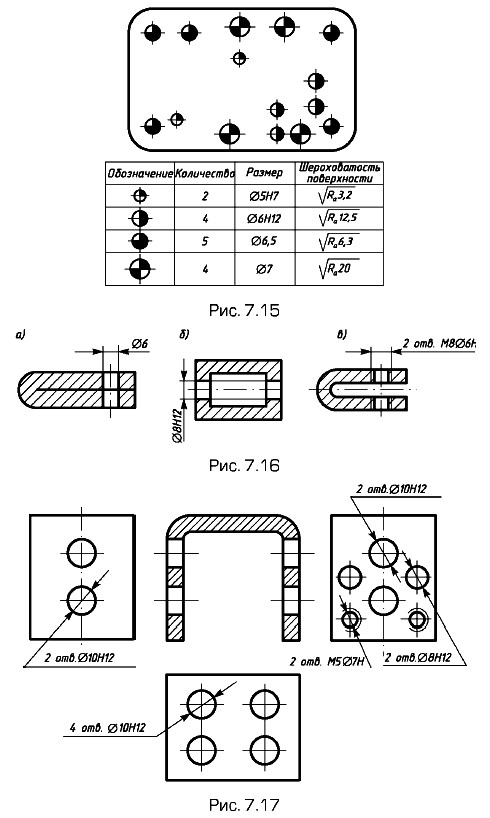

Если же на чертеже показано несколько групп близких по размерам отверстий, то рекомендуется отмечать одинаковые отверстия одним из условных знаков (рис. 7.15). Количество отверстий и их размеры допускается указывать в таблице. Отверстия обозначают условным знаком на том изображении, на котором указаны размеры их положения.

Одинаковые элементы, расположенные в разных частях изделия (например, отверстия), рассматривают как один элемент, если между ними нет промежутка (рис. 7.16, а) или если эти элементы соединены тонкими сплошными линиями (рис. 7.16, б). При отсутствии этих условий указывают полное количество элементов (рис. 7.16, в).

Если одинаковые элементы изделия (например, отверстия) расположены на разных поверхностях и показаны на разных изображениях, то количество этих элементов записывают отдельно для каждой поверхности (рис. 7.17).

Несколько групп близких по размерам отверстий
