Изображение и обозначение элементов деталей



Изображение элементов литых деталей

Чтобы отлить какую-либо деталь, необходимо выполнить модель (деревянную или металлическую), стержневой ящик и чертежи к ним. Большинство литых деталей подвергают механической обработке. Поэтому на литых деталях проставляются размеры, необходимые для изготовления модели и стержневого ящика. При механической обработке литой детали на чертеже указывают размеры, связывающие обработанные и необработанные поверхности.

При назначении размеров для изготовления модели рекомендуется мысленно расчленять модель на составные элементы и проставлять на них соответствующие размеры. Аналогично можно поступать с выбором размеров для изготовления стержневого ящика, выделяя элементы внутренней формы.

Принцип простановки размеров рассмотрен на примере простой литой детали (рис. 7.40). Вариант расчленения детали на составные элементы показан на рис. 7.41: плита подшипника, стенка, ребро, тело подшипника в виде усеченного конуса и цилиндрическая бобышка. Два отверстия в плите сверлят, и поэтому в отливке они не предусмотрены. Отверстие в подшипнике из-за большого диаметра необходимо получить в отливке. Это отверстие ограничено цилиндрической поверхностью, поэтому стержень представляет собой цилиндр, изображенный справа.

Пример простой литой детали

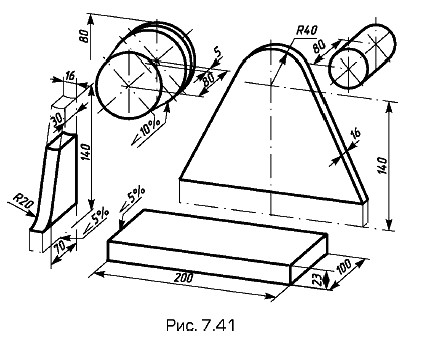

Расчленения детали на составные элементы

Для того чтобы модельщик не делал сложные пересчеты, на рабочем чертеже должны быть все размеры указанных элементов. Не обязательно, чтобы каждый размер, проставленный на рабочем чертеже, соответствовал размеру какого-либо элемента, но важно, чтобы размер элемента был ясен из рабочего чертежа и мог быть получен простым сложением или вычитанием.

Размеры на чертеже даны без учета припусков на обработку и усадку металла, а также без учета конструкции самой модели: ее разъема, скрепления составных частей и др.

При простановке размеров обработанные и необработанные поверхности детали должны быть связаны между собой размерами. При изготовлении детали отсутствие связи может привести к браку.

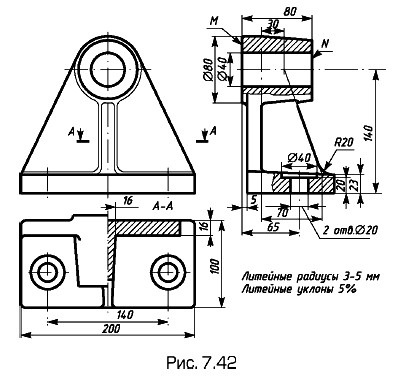

На рис. 7.42 дан чертеж детали с размерами. Размер 80 связывает между собой обработанные поверхности M и N вдоль оси подшипника с необработанными. Размер 65 расположения отверстий в плите задан от обработанного торца M подшипника как размер от конструкторской базы.

Чертеж детали с размерами
