Изображение и обозначение элементов деталей



Изображение фасок, смазочных канавок, надписей, знаков, шкал (окончание)

Правила нанесения надписей на чертежах

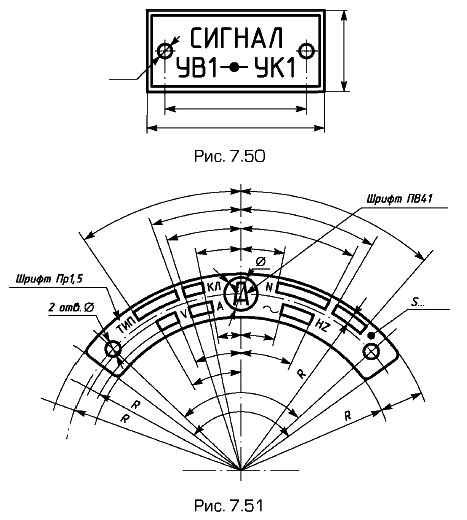

Надписи и знаки на плоских поверхностях изображают, как правило, полностью независимо от способа их нанесения. Расположение надписи определяется общими требованиями к готовому изделию. Начертание указывают типом и размером шрифта, а при необходимости —линейными и угловыми размерами зон нанесения знаков. При симметричном расположении надписи относительно контура детали (рис. 7.50) размеры зон не указывают, ограничиваясь указанием в технических требованиях предельных отклонений расположения надписи относительно плоскости симметрии. В технических требованиях указывают также способ нанесения надписи или дают ссылку на определяющий его нормативно-технический документ, сведения о наличии и составе покрытий фона и заполнителей знаков (рис. 7.51 — чертеж плоской детали с надписями и знаками).

Нанесения надписей на чертежах

Надписи, знаки и шкалы

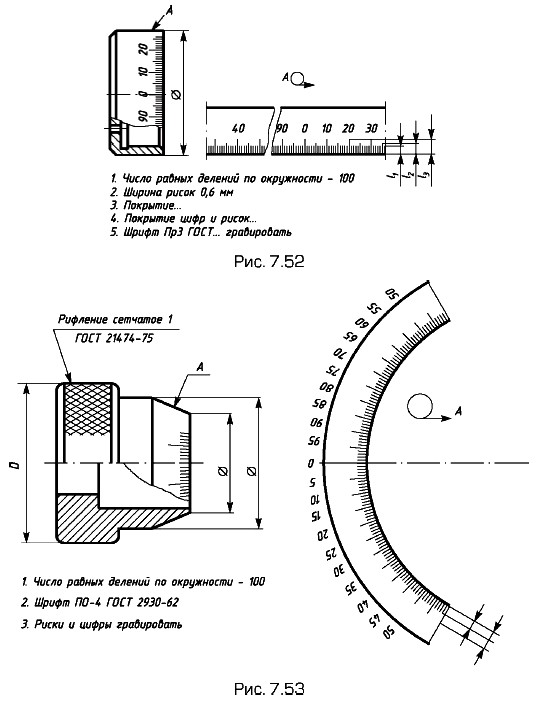

Выполняемые на цилиндрических или конических поверхностях, на чертеже показывают в виде развертки (рис. 7.52 и 7.53). На виде, где надписи должны проецироваться с искажением, допускается их изображение без искажения. Допускается также на виде детали показывать лишь часть наносимых данных (например, расположение штрихов и порядок их оцифровки; см. рис. 7.52 и 7.53), необходимых для указания однозначной связи вида с разверткой поверхности.

Надписи, знаки и шкалы

Изображение развертки линейной шкалы допускается выполнять с разрывами. В этом случае в технических требованиях на поле чертежа делается надпись типа

Число равных делений по окружности ... (см. рис. 7.52 и 7.53).

Ширина штрихов сеток и шкал зависит от области их применения:

  • для особо точных шкал лабораторных приборов и станочного оборудования —0,002 ... 0,05 мм;
  • для лабораторных приборов и отсчетных устройств станков общего применения — 0,15+0,05 мм;
  • для полевых приборов — 0,25 ... 0,35+0,1 мм;
  • для шкал приборов, рассматриваемых на расстоянии до 1 м, — 0,8...1,0+0,2 мм.

Промежутки между ближайшими делениями шкал должны быть не менее двух- или трехкратной ширины штрихов. Длина интервала и ее связь с шириной штрихов зависят от материала шкалы. Видимая угловая ширина штрихов должна быть не менее 40 угл. с. Ширина штриха индекса и нониуса принимается равной ширине штриха шкалы. Длина штрихов шкалы определяется в зависимости от наименьшего значения длины шкалы интервала t.
