Конструкторская документация



Примеры сборочных единиц

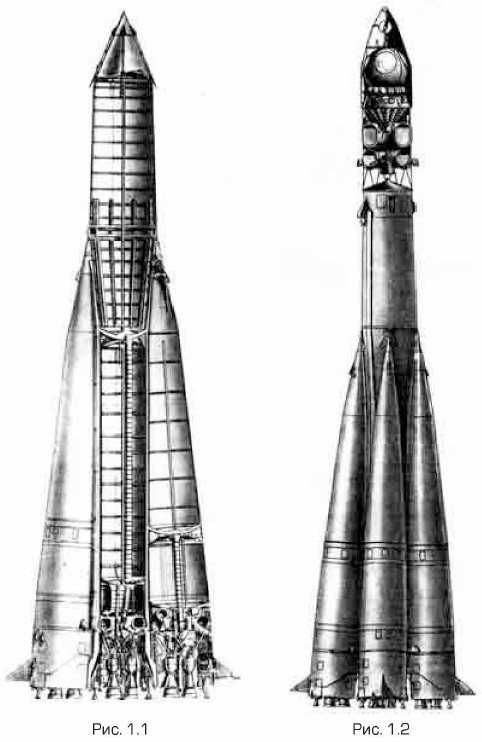

Чертеж ракеты-носителя «Спутник» (рис. 1.1) является прекрасным примером единения внешнего вида и фронтального разреза. Она создана на базе межконтинентальной баллистической ракеты. На ней запущены первый искусственный спутник Земли (ИСЗ) ПС-1, первый в мире биологический ИСЗ ПС-2 и третий советский ИСЗ. Вес полезного груза — 1327 кг. Полная длина ракеты — 29,167 м. Размер по воздушным рулям — 10,3 м. Сухой вес — 22 т. Начальный вес I ступени — 267 т, II ступени — 58 т. Тяга I ступени (при старте) — 398 т, II ступени — 98 т.

Чертеж ракеты-носителя «Спутник». Трехступенчатая ракета-носитель «Восток»

Трехступенчатая ракета-носитель «Восток» (главный вид) с пилотируемым космическим кораблем «Восток» (фронтальный разрез третьей ступени ракеты) приведена на рис. 1.2. Она предназначена для запуска на околоземную орбиту автоматических и пилотируемых космических аппаратов. На ней запускались автоматические ИСЗ «Электрон», «Метеор», «Космос» и космические корабли «Восток». Вес полезного груза — 4725 кг. Полная длина — 38,360 м. Размер по воздушным рулям — 10,3 м. Сухой вес — 29 т. Начальный вес: I ступени — 287 т, II ступени — 77 т, III ступени — 12,5 т. Тяга I ступени — 408 т, II ступени — 96 т, III ступени — 5,6 т. Удельная тяга I ступени — 254 с, II ступени — 315 с, III ступени — 326 с (II и III — в пустоте).

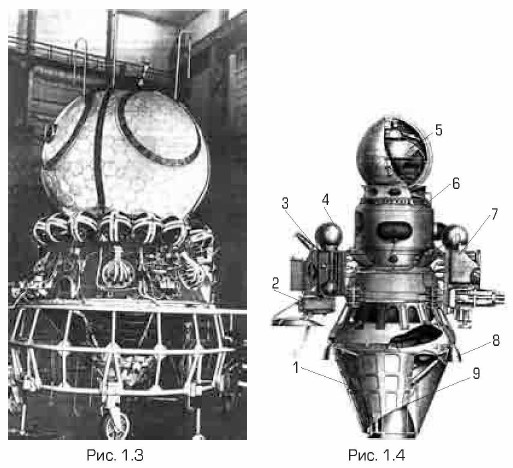

Космический корабль «Восток» в сборочном цехе приведен на рис. 1.3.

Космический корабль «Восток»

Внешний вид с местными (частичными) разрезами автоматической космической станции «Луна-Е» с автоматической лунной станцией приведен на рис. 1.4. Общий вес — 1470 кг. Вес отделяемых отсеков — 312 кг. Вес топлива для коррекции и торможения — 773 кг. Сухой вес двигательной установки (ЖТДУ) — 140 кг. Удельная тяга ЖТДУ — 278 кг/(кг/с). Вес автоматической станции — 105 кг. Вес приборов (с конструкцией) — 5 кг. Вес телевизионной камеры — 3,4 кг. Время существования станции на Луне — 4 суток. Время кругового обзора телевизионной камеры — 1 ч. Минимально различаемый размер предмета на расстоянии 0,7—2 м — 8—20 мм. На внешнем виде: 1 — экран ЖТДУ; 2 — радиовысотомер; 3 — отделяемый отсек № 2 с радиоаппаратурой; 4 — пневмосистема надува амортизации; 5 — автоматическая лунная станция; 6 — отсек системы управления; 7 — отделяемый отсек № 1 с системой астронавигации; 8 — управляющее сопло; 9 — двигательная установка.
