Изображение и обозначение резьбы и резьбовых соединений



Основные параметры резьбы и ее изображение (продолжение)

Основные параметры резьбы

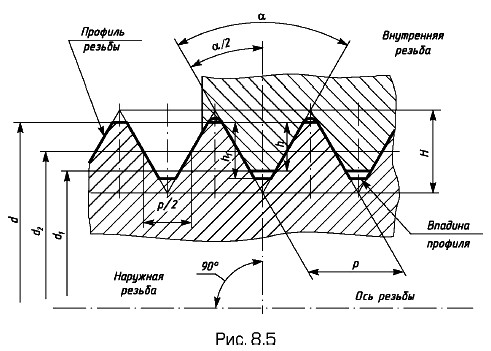

На рис. 8.5 изображен профиль резьбы (сопряженных, свинченных внутренней и наружной резьб) и обозначены его основные параметры.

Ось резьбы — прямая, относительно которой происходит винтовое движение плоского контура, образующего резьбу.

Профиль резьбы — контур сечения резьбы в плоскости, проходящей через ее ось. В промышленности, как правило, применяют стандартные профили резьбы, некоторые из которых рассмотрены ниже. Детали с наружной резьбой трапецеидального и треугольного профиля — см. рис. 8.1, а, б.

Боковыми сторонами профиля называют прямолинейные участки профиля, принадлежащие винтовым поверхностям.

Участки профиля, соединяющие боковые стороны выступов или канавок, называют соответственно вершиной или впадиной профиля.

Профиль резьбы

Из числа основных количественных параметров резьбы отметим: угол профиля α — угол между боковыми сторонами профиля; углы наклона боковых сторон профиля β; γ — углы между боковыми сторонами профиля и перпендикуляром к оси резьбы; для резьб с симметричным профилем углы наклона равны половине угла профиля α/2; рабочая высота профиля h — высота соприкосновения сторон профиля наружной и внутренней резьбы в направлении, перпендикулярном к оси резьбы: длина свинчивания — длина соприкосновения винтовых поверхностей наружной и внутренней резьбы в осевом направлении.

Параметры, относящиеся только к цилиндрическим резьбам, следующие: высота исходного профиля Н — высота остроугольного профиля, полученного путем продолжения боковых сторон профиля до их пересечения (если профиль построен исходя из треугольника); высота профиля h1; шаг резьбы р — расстояние между соседними одноименными боковыми сторонами профиля в направлении, параллельном оси резьбы; ход резьбы l — расстояние между ближайшими боковыми сторонами профиля, принадлежащими одной и той же винтовой поверхности, в направлении, параллельном оси резьбы; ход резьбы есть величина относительного осевого перемещения винта (гайки) за один оборот; в однозаход- ных резьбах ход равен шагу, в многозаходных — произведению числа заходов п на шаг: t = р • n; угол подъема резьбы Ψ — угол, образованный касательной к винтовой линии в точке, лежащей на среднем диаметре резьбы, и плоскостью, перпендикулярной к оси резьбы, угол Ψ определяется зависимостью

Диаметр резьбы

наружный диаметр резьбы d — диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или впадин внутренней резьбы; внутренний диаметр d1 — диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы или вершины внутренней резьбы; средний диаметр резьбы d2 — диаметр воображаемого соосного с резьбой цилиндра, образующие которого пересекают профиль резьбы в точках, где ширина канавки равна половине номинального шага резьбы.

Конкретные значения таких параметров, как форма профиля, наружный диаметр, шаг, направление винтовой поверхности (правая или левая резьба), число заходов, отражают в условном буквенно-цифровом обозначении резьбы. Соответствующие примеры рассмотрены ниже.

По эксплуатационному назначению резьбы подразделяют на крепежные (метрические, дюймовые), крепежно-уплотнительные (трубные, конические), ходовые (трапецеидальные, упорные), специальные.

Все резьбы, используемые на практике, можно разделить на две группы:

  • стандартные (все резьбы с установленными стандартами параметрами: профилем, шагом, диаметром и соотношениями между ними). Стандартные резьбы составляют основную массу применяемых резьб;
  • нестандартные, или специальные, например прямоугольная и квадратная резьбы.

Стандартная метрическая резьба

Метрическая резьба является основным типом крепежной резьбы треугольного профиля (см. рис. 8.5) с углом профиля α = 60°. Ее используют также в деталях приборов. Размеры элементов метрической резьбы задают в миллиметрах. Для метрической резьбы в ГОСТ 8724—81 установлены следующие значения шага, мм: 0,075; 0,08; 0,09; 0,1; 0,125; 0,15; 0,175; 0,2; 0, 225; 0,25; 0,3; 0,35; 0,4; 0,45; 0,5; 0,6; 0,7; 0,75; 0,8; 1,0; 1,25; 1,5; 1,75; 2 и далее до 6 через 0,5 мм. Для метрической резьбы общего назначения установлены диаметры в диапазоне от 0,25 до 600 мм и шаги в указанном выше интервале. Метрическая резьба диаметров от 1 до 600 мм делится на два типа: с крупным шагом (для диаметров от 1 до 68 мм) и с мелким шагом (для диаметров от 1 до 600 мм). Каждому диаметру резьбы соответствуют определенные шаги (крупные и мелкие).

Все стандартные диаметры резьб разделены на 1, 2 и 3-й ряды. Каждый из них имеет резьбы с крупным и мелким шагом. Их значения для диаметров от 10 до 64 мм приведены, например, в табл. 6.1 «Справочника по машиностроительному черчению». При этом каждому диаметру резьбы соответствует только один ряд (диаметры резьбы в рядах не повторяются).

Стандарт рекомендует при выборе резьб предпочитать первый ряд второму, второй — третьему.
