Рабочие чертежи деталей. Детали со стандартными изображениями



Правила выполнения чертежей деталей

Чертеж детали

Под чертежом детали понимают конструкторский документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля. Наряду с изображениями формы всех элементов детали и их размерами рабочий чертеж в общем случае содержит также следующие данные:

  • предельные отклонения размеров, формы и расположения поверхностей, правила указаний которых установлены в ГОСТ 2.307-68 и ГОСТ 2.308-79;
  • обозначения шероховатости поверхностей, установленные ГОСТ 2.309-73;
  • обозначения покрытий, термической и других видов обработки, установленные ГОСТ 2.310-68;
  • текстовую часть, состоящую из технических требований и технических характеристик; надписи и таблицы с размерами и другими параметрами, техническими требованиями, контрольными комплексами, условными обозначениями, правила нанесения которых установлены в ГОСТ 2.316-68.

Указанные данные на чертеже деталей наносят после изучения курсов деталей машин и приборов, основ взаимозаменяемости, технических измерений и стандартизации, основ технологии. Поэтому в начертательной геометрии и инженерной графике изучают в основном правила выполнения чертежей деталей, относящиеся к изображению их формы на чертеже и нанесению номинальных размеров. Кроме того, указываются некоторые правила по обозначению предельных отклонений размеров, формы и расположения поверхностей, нанесения надписей, обозначения покрытий, видов обработки. Рассмотрим некоторые правила выполнения чертежей деталей, установленные в ГОСТ 2.109-73, с учетом специфики учебного процесса.

Рабочие чертежи разрабатывают на каждую деталь. Допускается не выпускать чертежи на детали, изготавливаемые из фасонного или сортового материала отрезкой под прямым углом и из листового материала резкой по окружности или по периметру прямоугольника без последующей обработки, а также в некоторых других случаях, установленных стандартом.

Выбор числа изображений

Количество изображений предмета, в том числе и детали на чертеже или эскизе, должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных соответствующих стандартных обозначений, знаков и надписей.

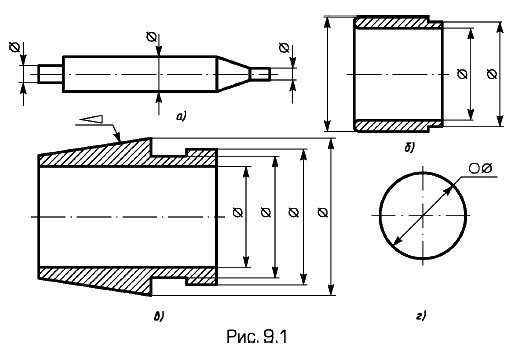

Для деталей типа тел вращения достаточно одного изображения (рис. 9.1) на плоскости проекций, параллельной оси тела: вида (рис. 9.1, а, г), разреза (рис. 9.1, б, в) с указанием знаков 0 (окружность, перечеркиваемая под углом 60°) перед размерными числами диаметров. Одного изображения достаточно также для деталей типа валов, втулок с резьбой с обозначением резьбы.

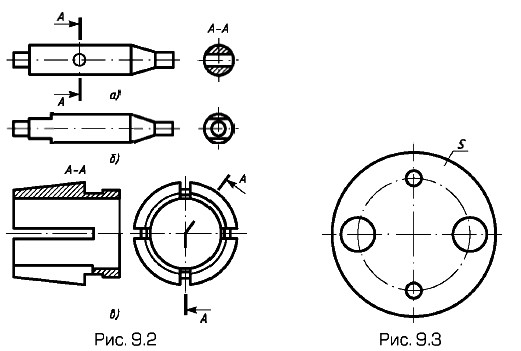

Для деталей типа тел вращения с различными конструктивными элементами, например отверстиями, срезами, пазами, главное изображение дополняют одним или несколькими видами, разрезами, сечениями, которые выявляют форму этих элементов, а также выносными элементами (рис. 9.2, а, б, в).

Для тонких плоских деталей любой формы достаточно одного изображения. Толщину материала указывают на выносной полочке с указанием символа s толщины перед ее цифровым обозначением (рис. 9.3).

Детали типа тел вращения

Детали типа тел вращения с различными конструктивными элементами
