Рабочие чертежи деталей. Детали со стандартными изображениями



Стандартные изображения чертежей пружин (окончание)

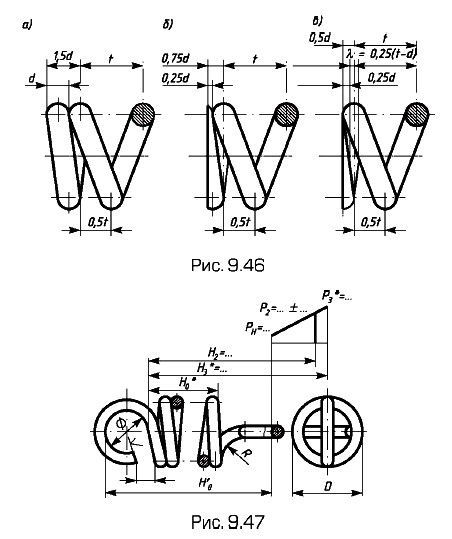

Для пружины растяжения с межвитковым давлением на диаграмме указывают значение силы Рн (рис. 9.47).

Пружины растяжения с межвитковым давлением

Если для характеристики пружины достаточно задать только один исходный и зависимый от него параметр (например, Р2 и F2, φ2 и M2), то диаграмму на чертеже можно не приводить, а эти параметры указывать в технических требованиях.

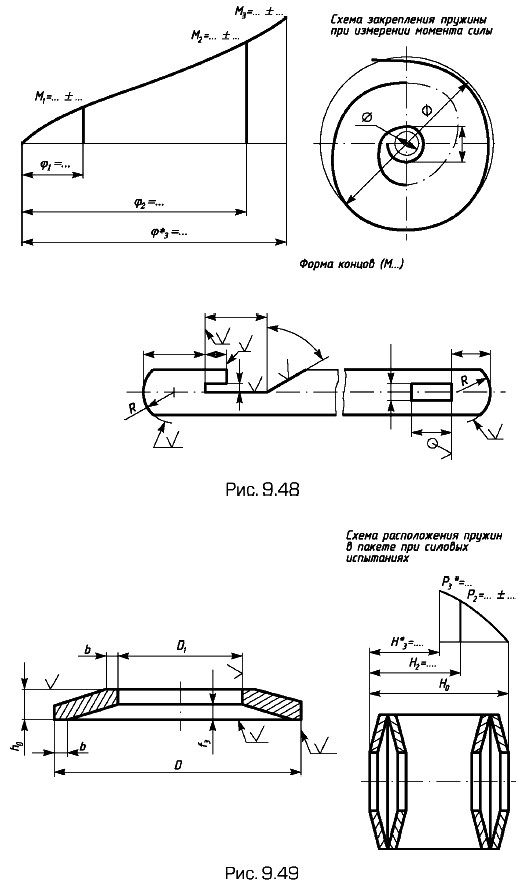

Для спиральной плоской пружины с контролируемыми силовыми параметрами кроме диаграммы на чертеже помещают схему закрепления пружины с указанием размеров вала и барабана (рис. 9.48), к которым крепятся концы пружины.

Для пакета тарельчатых пружин с контролируемыми силовыми параметрами на чертеже приводят кроме диаграммы схему расположения пружин в пакете (рис. 9.49).

Пакет тарельчатых пружин с контролируемыми силовыми параметрами

Если в механизме используют одну тарельчатую пружину с контролируемыми силовыми параметрами, то диаграмму можно приводить и для одной пружины.

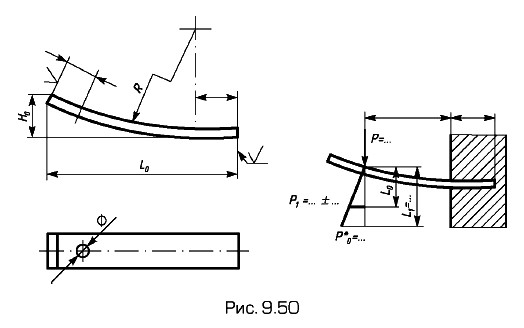

Для пластинчатой пружины с контролируемыми силовыми параметрами кроме диаграммы на чертеже приводят схему закрепления пружины и указывают размеры от точки приложения нагрузки до места закрепления (рис. 9.50).

Пластинчатая пружина с контролируемыми силовыми параметрами

Для ограничения размеров только по внутреннему или наружному диаметру винтовой пружины на чертеже указывают одно из требований по стержню или гильзе (Dc или Dг). Можно указать на чертеже предельные отклонения диаметра пружины, тогда требование о контроле по стержню и гильзе на чертеже не помещают.

На чертеже указывают справочные значения силы Р3, момента M3, деформации пружины осевой F3 и угловой φ3, угла между зацепами пружины α3, числа оборотов барабана спиральной пружины ψ3, высоты пружины под нагрузкой H3, модуля сдвига G, модуля упругости E, максимального напряжения при кручении τ3 и при изгибе σ3.

На чертеже пружины стандартизованной конструкции значения величин G, Е, τ3, σ3 можно не указывать, при этом в технических требованиях чертежа приводят ссылку на стандартизованную пружину.

Значение твердости указывают при необходимости только на чертеже пружины, подвергающейся после навивки термической обработке.

Сортамент материала пружины, полностью определяющий размеры и предельное отклонение поперечного сечения, указывают в графе Материал основной надписи чертежа.

Когда необходимо учитывать изменения формы и размеров сечения, на чертеже показывают форму и размеры сечения витка готовой пружины (см. рис. 9.42).

На чертеже пружины основные технические требования рекомендуется приводить в такой последовательности записями по типу:

G* = ...Па; τ*3 = ...Па; E* = ...Па; σ*3 = ...Па.

Пружина... ГОСТ...
Направление навивки пружины...
Направление свивки троса...

l =...; n1 = ...; n1 = ...; HRC = ...; Dг = ... мм; Dc = ... мм.

* Размеры для справок. Параметры для справок или размеры и параметры для справок.
Пакет пружин маркировать на бирке и применять комплектно.
Остальные технические требования по...
