Чертежи оригинальных деталей



Съемка эскизов деталей

Изучение правил и выработку практических навыков в разработке чертежей деталей обычно осуществляют в три этапа: съемка эскизов деталей с образцов, выполнение чертежей деталей по их эскизам, выполнение чертежей деталей по проектному конструкторскому чертежу общего вида изделия.

Рассмотрим первый этап — съемку эскизов деталей.

Эскизы деталей

В условиях производства (например, при ремонтных работах) и при проведении научно-исследовательских и конструкторских работ часто возникает необходимость выполнения эскизов деталей.

Эскиз детали представляет собой чертеж, выполненный от руки, без точного соблюдения масштаба, но с сохранением пропорций между размерами отдельных элементов детали.

В процессе работы по съемке эскизов приобретаются знания и навыки по выполнению чертежа детали, осваиваются правила оформления чертежей, изложенные в ГОСТ ЕСКД 2.301—2.307 (п. 1,2), 2.311, 2.101, 2.102, 2.109, и приемы измерения размеров элементов деталей с натуры, применяемый для этого инструмент. Одновременно изучаются элементы конструкции сравнительно простых деталей и особенности их изготовления.

Требования к выполнению эскизов деталей в учебном процессе

Эскизы выполняют на листах клетчатой писчей бумаги, близких по размерам к стандартным форматам А4 (297x210), A3 (297x420) или больших. Листы клетчатой бумаги большего формата склеивают из меньших. Эскизы простых деталей с одним изображением оформляют на половине формата А4. Эскизы выполняют остро заточенным карандашом твердости «ТМ», «НВ» или «М», «В», «В», обводят карандашом «М», «В», «В» или «2М», «2В», «2F». При съемке эскизов используют простые измерительные инструменты: линейки, штангенциркуль, кронциркуль, нутромер, радиусомеры, резьбомеры, угломер.

На эскизах наносят все размеры, необходимые для изготовления и контроля изображенного предмета. Поэтому для выполнения эскизов наряду со знанием правил выполнения изображений необходимо также знание и правил нанесения размеров. Они рассмотрены ниже.

Порядок съемки эскиза детали

Перед съемкой эскиза детали:

  • анализируют форму детали и устанавливают ограничивающие ее поверхности (иногда для этого выполняют некоторые измерения);
  • решают, какие изображения необходимы для полного выявления формы детали;
  • выбирают главное изображение;
  • выбирают ориентировочные размеры изображений детали на эскизе и соответственно размер листа бумаги. Пропорции между элементами детали определяют на глаз.

На основании личного опыта, консультации преподавателя определяют назначение детали, ее материал и последовательность изготовления.

При съемке эскизов деталей не допускается «упрощать» форму их элементов.

Выбор изображений, главного изображения, формата и планировки подробно рассмотрен в гл. 9. При этом руководствуются правилами выполнения изображений предметов, изложенными в гл. 5.

В качестве примера рассмотрим деталь — подвижную губку ручных слесарных тисков, приведенную на рис. 10.45. Деталь имеет плоскость симметрии. Технология изготовления: отливка, фрезеровка направляющих типа «ласточкин хвост», плоскостей наковаленки и под планку губы, шлифовка направляющих и плоскости наковаленки, расточка центрального отверстия, слесарная обработка двух резьбовых гнезд.

Рассмотрим деталь — подвижную губку ручных слесарных тисков

Для полного выявления формы детали необходимы четыре вида по стрелкам 1, 2, 3 и 4, а также разрез с секущей плоскостью, совпадающей с плоскостью симметрии. В качестве главного изображения удобно взять часть вида по стрелке 1, соединенного с частью фронтального разреза. В этом случае на видах слева по стрелке 2, справа по стрелке 4 и сверху по стрелке 3 выявляют форму всех элементов детали. Учитывая симметрию, можно ограничиться половиной вида сверху.

Последовательность выполнения эскиза

    1. Нанесение линий внутренней рамки и основной надписи. В соответствующих графах студент сразу должен вписать свою фамилию и номер группы.

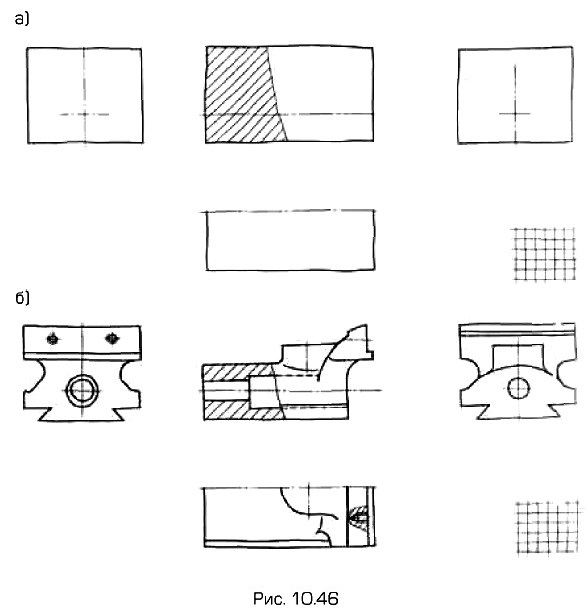

    2. Выполнение планировки, т.е. вычерчивание прямоугольников по габаритным размерам изображений, и нанесение осевых и центровых линий (рис. 10.46, б), предусматривая место для размеров, согласование планировки с преподавателем.

    3. Вписывание контуров изображений в эти прямоугольники, выполнение разрезов (рис. 10.46, в): фронтального, местного. Эту работу выполняют в модельной аудитории, имея перед глазами деталь.

    4. Нанесение выносных и размерных линий (рис. 10.46, в, г). Эту работу целесообразно выполнять дома.

    5. Измерение детали и нанесение размерных чисел (рис. 10.46, е). К измерению приступают, только убедившись в правильности нанесения размерных линий.

    6. Обводка эскиза. Толщина обводки s = 0,8...1 мм.

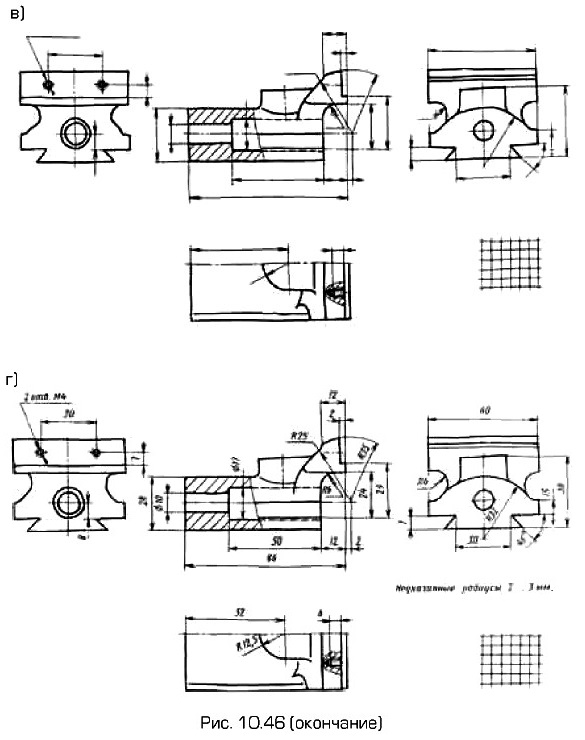

Выполнение планировки

Вычерчивание прямоугольников по габаритным размерам изображений, и нанесение осевых и центровых линий

Ниже рассмотрены некоторые вопросы съемки размеров детали с натуры и простановки размеров применительно к эскизам и чертежам деталей. С ними необходимо ознакомиться перед выполнением работ, указанных выше в пп. 4 и 5.

Некоторые детали, эскизы которых должны быть сняты, могут иметь форму стандартных деталей (или быть стандартными), другие — иметь стандартные элементы. Эскизы деталей, соответствующие по форме стандартным, выполняют, руководствуясь изображениями и системой простановки размеров, принятыми в стандартах. Аналогично, руководствуясь стандартами, выполняют изображения стандартных элементов.

Приведем анализ изображений нескольких деталей с учетом правил, установленных стандартами.
