Чертеж общего вида изделия



Объем, содержание и последовательность разработки чертежа общего вида

Этапы разработки чертежа общего вида

При выполнении чертежа общего вида обычно выполняют в определенной последовательности следующие работы.

    1. Ознакомление со сборочной единицей: изучение назначения, конструкции, принципа работы и взаимодействия составных частей, а также последовательности разборки и сборки. Обычно при этом руководствуются разработанным кафедрой паспортом — схемой сборочной единицы, описанием и спецификацией.

    2. Выполнение эскизов деталей, входящих в состав сборочной единицы, включая эскизы некоторых стандартизованных деталей. Увязки сопряженных размеров деталей. Съемка эскизов деталей подробно рассмотрена в гл. 10.

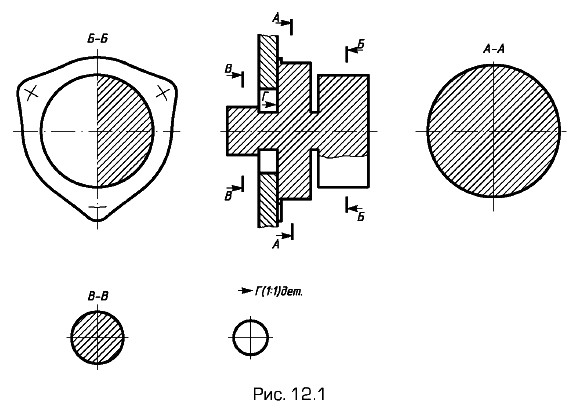

    3. Выполнение чертежа общего вида на основе снятых эскизов. При этом решаются вопросы выбора главного изображения и числа изображений на чертеже общего вида. Перед планировкой полезно выполнить от руки изометрию сборочной единицы. Пример планировки чертежа общего вида показан рис. 12.1. В основу планировки обычно принимают планировку эскиза корпусной детали. Более подробно этот этап рассмотрен ниже.

Планировка чертежа общего вида

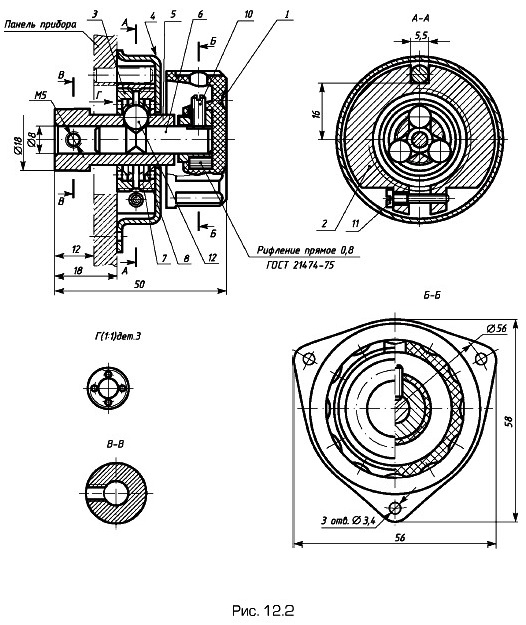

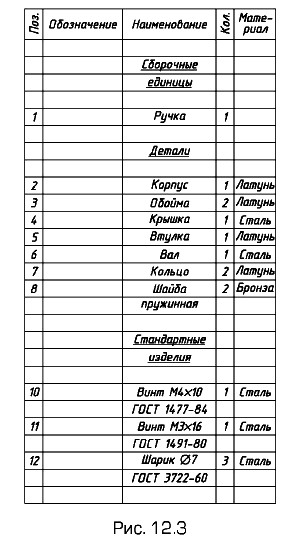

Пример выполнения чертежа общего вида приведен на рис. 12.2, таблица к нему — на рис. 12.3.

Выполнение чертежа общего вида

Особенность работы над чертежом общего вида состоит в том, что съемку эскизов деталей студенты выполняют только в аудитории. При работе над чертежом общего вида студенты прорабатывают отдельные стандарты ЕСКД, номера которых указаны в соответствующих параграфах. Для решения отдельных конструктивных вопросов рекомендуется использовать учебно-методическую и справочную литературу.

Выполнение чертежа общего вида таблица на рис. 12.3.

Ознакомление с заданием

Для выполнения чертежа общего вида каждому студенту выдают индивидуальное задание — вариант сборочной единицы с техническим описанием. Руководствуясь техническим описанием, надо уяснить назначение сборочной единицы, принцип работы и взаимодействие основных составных частей. Мысленно наметить последовательность разборки и сборки и выполнить их практически. При этом следует внимательно изучить конструктивные и технические формы составных частей.

Выполнение эскизов деталей устройства

Имеет свои особенности, определяемые конструкцией соединений, и рассматривается ниже в § 12.3. Особенности выбора главного изображения и числа изображений — планировки чертежа, а также некоторые правила, относящиеся к оформлению чертежа общего вида, рассмотрены в § 12.4.
