Чертеж общего вида изделия



Выполнение эскизов для чертежа общего вида (окончание)

Эскизы сборочных единиц

Если в изделии имеются сборочные единицы, то при съемке эскизов на них оформляют эскизы сборочных единиц со спецификациями, определяющими их состав. В учебном процессе такими сборочными единицами бывают обычно неразъемные соединения деталей (или деталей и материалов), получаемые армированием1, сваркой или наплавкой, а также неразъемные соединения деталей (материалов), которые после соединения их пайкой, склеиванием, развальцовкой, напрессовкой и другими сборочными операциями подвергают дополнительной механической обработке. На детали (металлическую арматуру), входящие в состав таких сборочных единиц, оформляют отдельные эскизы. Более подробно о спецификации см. в § 13.1.

    1 Армирование представляет собой технологический процесс изготовления неразъемных сборочных единиц, осуществляемый путем заливки или прессования металлической арматуры в виде втулок, стержней, шпилек и т.п. материалом, которым может быть пластмасса, стекло, фарфор, керамика, металлы и их сплавы и т.п., отличающиеся от материала арматуры (см. рис. 12.4).

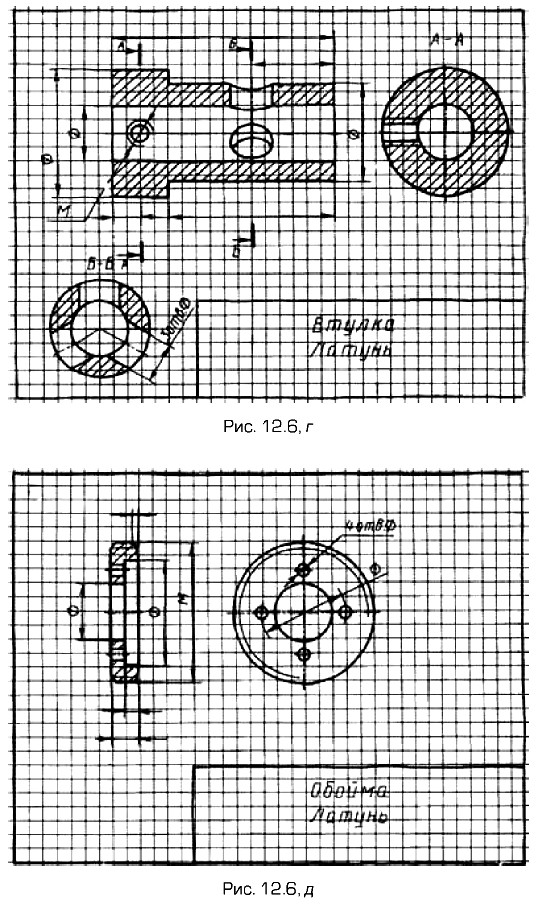

Комплект выполненных эскизов для верньера только с размерными линиями2

П р и м е р. В показанной на рис. 12.2 конструкции верньера ручка 1 является сборочной единицей, представляющей собой армированное изделие. На нее разработан эскиз — см. рис. 12.4 со спецификацией на рис. 12.5. Ручка верньера состоит из арматуры — металлической втулки 1 и материала — пластмассы 2. В армированной сборочной единице материал приобретает установленную эскизом или чертежом форму после прессования (или заливки) в пресс-форму совместно с арматурой. Поэтому на эскизе (чертеже) армированной сборочной единицы наносят все размеры, определяющие ее форму, за исключением размеров арматуры, а также размеры, которые определяют положение арматуры относительно формуемых поверхностей. В эскизе на рис. 12.4 нанесены все размеры, определяющие форму пластмассовой части ручки. Размер 4 мм определяет положение металлической втулки относительно торца ручки. Металлическая втулка использована при изготовлении металлопластмассовой ручки верньера как самостоятельная предварительно изготовленная деталь. Поэтому на нее выполнен отдельный эскиз — рис. 12.6, а, на котором нанесены все размеры, необходимые для ее изготовления (резьбовое отверстие М4 на эскизе втулки не показано, так как его обрабатывают после прессования ручки).

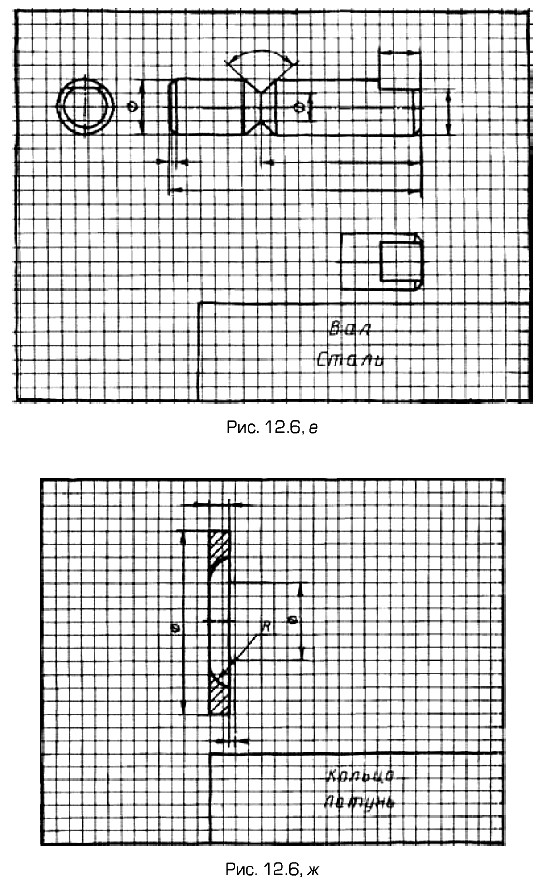

Комплект выполненных эскизов для верньера только с размерными линиями3

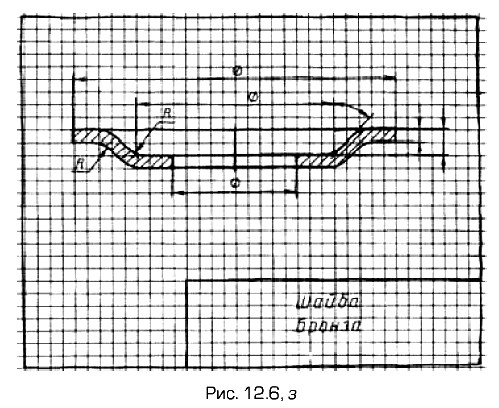

Комплект выполненных эскизов для верньера только с размерными линиями4
