Чертеж общего вида изделия



Выполнение эскизов для чертежа общего вида

Общие правила съемки эскизов деталей рассмотрены в гл. 10. При съемке эскизов деталей для выполнения чертежа общего вида сборочной единицы особое внимание обращают на вопросы нанесения и увязки размеров смежных, сопрягаемых деталей. В гл. 10 рассмотрена система нанесения размеров главным образом из технологических соображений (см. § 10.5), от технологических баз. При съемке же эскизов деталей сборочных единиц некоторые размеры наносят с учетом взаимосвязи этих деталей в устройствах и их конструктивных особенностей, т.е. из конструктивных соображений, от конструкторских баз. Эти особенности рассмотрены ниже.

При съемке эскизов для чертежей общего вида иногда выполняют эскизы сборочных единиц, входящих в состав устройства. К числу таких сборочных единиц относятся армированные изделия, например из пластмассы с металлическими деталями.

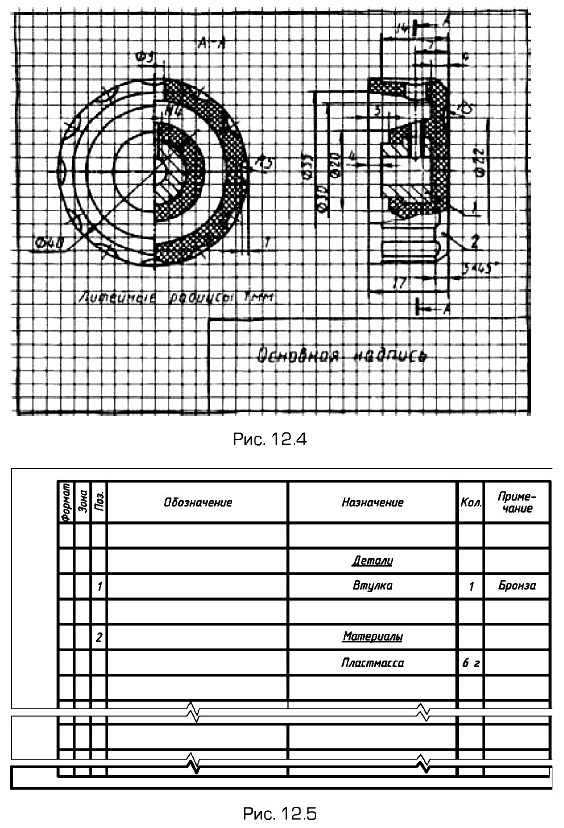

В качестве примера на рис. 12.4, 12.5, 12.6, а — и приведен комплект выполненных эскизов для верньера (рис. 12.6, б — и только с размерными линиями), чертеж общего вида которого приведен на рис. 12.2.

Выполненных эскизов для верньера

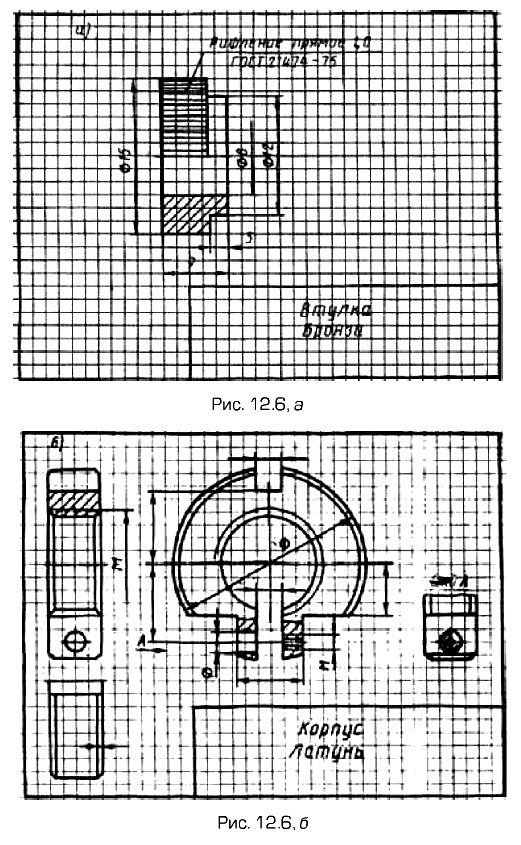

Комплект выполненных эскизов для верньера только с размерными линиями

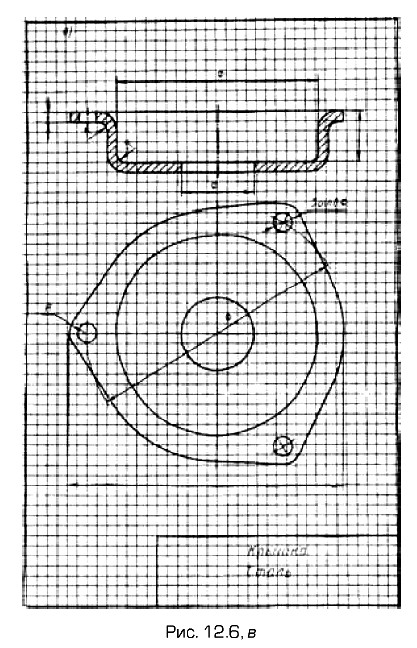

Комплект выполненных эскизов для верньера только с размерными линиями1
