Разработка рабочей документации



13.1. Выполнение основного комплекта конструкторских документов издели

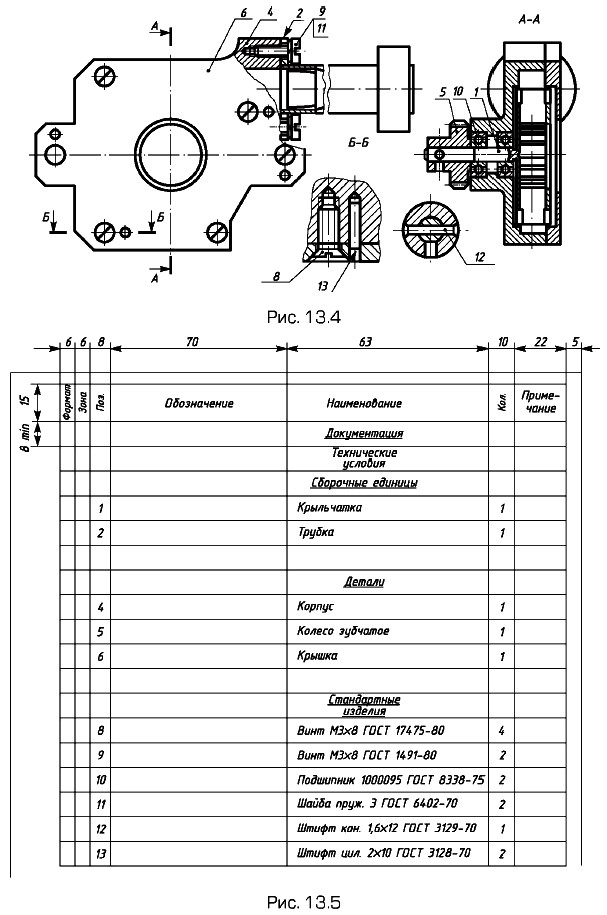

Основной комплект конструкторской документации на вентилятор должен содержать как минимум сборочный чертеж вентилятора (рис. 13.4) и его спецификацию (рис. 13.5).

Основной комплект конструкторской документации на вентилятор

Из сравнения чертежей общего вида (см. рис. 13.2) и сборочного (рис. 13.4) видно их существенное различие. На сборочном чертеже: меньшее число изображений (два) вентилятора; вместо горизонтального разреза А — А выполнен профильный разрез А — А, что позволило сделать чертеж более компактным; нет изображений отдельных деталей, их элементов и некоторых соединений, форма которых не выявляется на изображениях вентилятора; другое расположение позиций; нет таблицы составных частей.

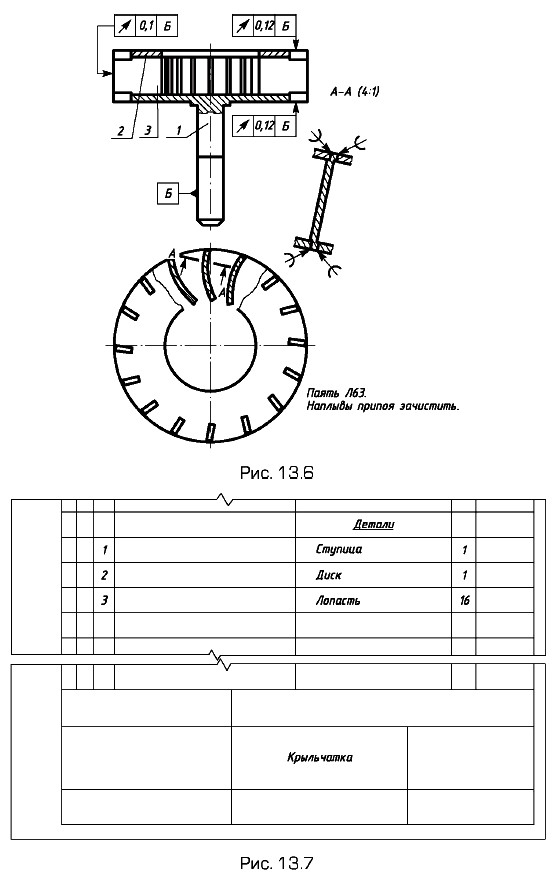

Сборочный чертеж крыльчатки приведен на рис. 13.6, спецификация — на рис. 13.7 (трубки — на рис. 13.8, 13.9). Из сравнения сборочных чертежей с чертежом общего вида (см. рис. 13.2) видно их различие. На чертеже крыльчатки нет подробного изображения формы лопасти, введены требования на допускаемые отклонения расположения относительно оси ступицы (поверхности Б): радиального биения лопастей — не более 0,1, торцевого биения диска ступицы и диска 2 — не более 0,12 мм, требования зачистить наплывы припоя.

Сборочный чертеж крыльчатки

Сборочный чертеж трубки

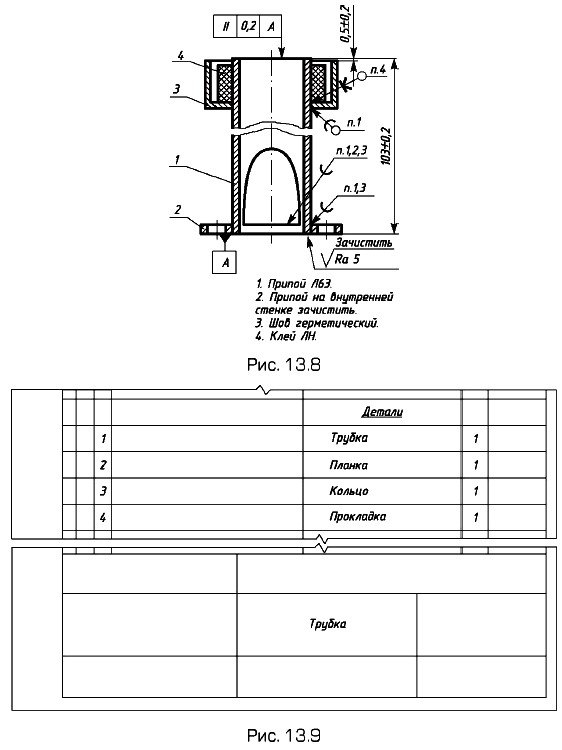

На сборочном чертеже трубки (рис. 13.8) в отличие от чертежа общего вида нет изображений формы сечения трубки в различных участках, формы планки, указаны размеры с допускаемыми отклонениями 103±0,2 и 0,5±0,2, допускаемые отклонения параллельности 0,2 торца трубки к плоскости А планки и технические требования.
