Разработка рабочей документации



Последовательность выполнения задания

Задание на деталирование обычно состоит из чертежа общего вида, технического описания к нему и вопросов. Каждому студенту выдают индивидуальный вариант задания. Рекомендуется следующий порядок выполнения работы по деталированию:

  • ознакомление с заданием;
  • разработка планировки;
  • выполнение чертежей;
  • нанесение размеров, корректировка;
  • обводка чертежей.

Рассмотрим отдельные этапы работы более подробно.

Ознакомление с заданием

Читая описание изображенного изделия и чертеж, устанавливают назначение, устройство и принцип действия изделия, виды примененных соединений, разбираются во взаимодействии деталей, определяют порядок сборки и разборки изделия. Стараются представить форму каждой детали.

До начала работы студент готовит ответы на все вопросы задания, не требующие графических построений.

Если по какой-либо причине описание изделия отсутствует, то для ознакомления с ним используют литературу с описанием аналогичных изделий.

Разработка планировки

В учебном процессе, а также и на ряде производств применяют систему выполнения чертежей, при которой на одном листе располагают чертежи нескольких деталей.

Прежде чем начинать вычерчивание деталей, выполняют планировку листа, т.е. размещают на нем форматы чертежей деталей и изображений каждой детали на своем формате. Перед выполнением этой работы нужно установить количество изображений каждой детали, необходимое для выявления ее формы, и выбрать формат чертежа. Размер формата определяют в зависимости от сложности детали, количества изображений и масштаба. Для правильного выбора формата чертежа сложных деталей можно рекомендовать такой прием: на каждое изображение детали на чертеже общего вида кладут листок кальки или другой прозрачной бумаги и на ней обводят изображение детали. После этого анализируют возможность уменьшения числа изображений до необходимого минимума. Для оставленных изображений отмечают зоны для размеров вне контура изображений. Изображения с зонами для размеров размещают на поле стандартного формата. При этом используют рассмотренные ранее приемы уменьшения их размеров без ухудшения наглядности изображений. Пример планировки чертежа детали приведен выше (см. рис. 9.6). Поле на рис. 9.6 между изображениями оставлено для размещения на нем размерных линий. При симметричных изображениях для упрощения можно давать половины этих изображений.

Обычно с учетом зон для простановки размеров занятая изображениями площадь составляет 30...40% всей площади формата.

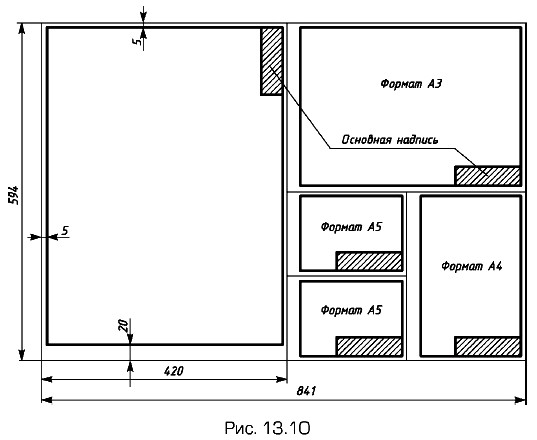

Пример планировки целого листа (формата А1) приведен на рис. 13.10, основную надпись располагают в нижнем правом углу каждого формата.

Планировка целого листа формата А1

Все чертежи выполняют на стандартных форматах. Поле с левой стороны для подшивки листа (20 мм) имеют все чертежи, по остальным трем сторонам расстояние от линии рамки до границы формата — 5 мм. Для некрупных деталей в учебном процессе допускается использовать формат А5, полученный делением формата А4 пополам.

Планировка целого листа — ответственный этап работы, так как здесь решаются вопросы выбора главного изображения, количества изображений и выбора форматов. При неправильной планировке неизбежны исправления и переделки.

Выполнение чертежей в тонких линиях

К этой работе приступают после того, как убедятся в правильности планировки. При выполнении ее руководствуются правилами, изложенными в гл. 10. Нанесение размеров выполняют после тщательной проверки правильности выполненных изображений.

Простановка размеров и обводка чертежа

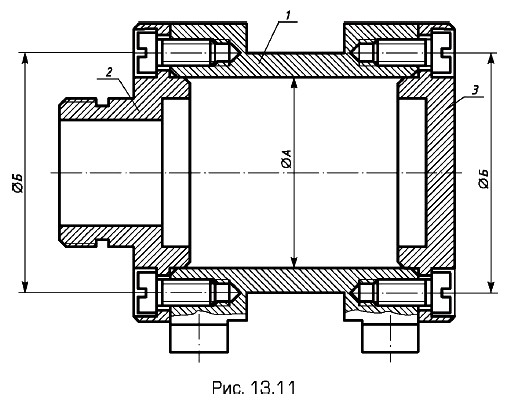

При разработке чертежей многих деталей работа по простановке размеров нередко оказывается более сложной, чем работа по выполнению изображений. При простановке размеров руководствуются рассмотренными выше технологическими и конструктивными соображениями. Размеры элементов деталей определяют непосредственным измерением по чертежу задания с учетом масштаба изображения. Особое внимание при вписывании размеров обращают на сопряженные размеры, т.е. на те размеры сопрягаемых (соединяемых) деталей, номинальные значения которых являются одинаковыми. Во избежание ошибок их целесообразно вписывать в первую очередь и последовательно на всех чертежах сопрягаемых деталей. Например, в конструкции, приведенной на рис. 13.11, сопряженными одинаковыми являются номинальный размер А — внутренний диаметр цилиндра 1 и наружные диаметры буртиков крышек 2 и 3 или размер Б — диаметр расположения осей резьбовых гнезд в цилиндре 1 и отверстий под винты в крышках 2 и 3. Такие размеры на чертежах деталей рекомендуется подчеркивать красным карандашом.

Проверив правильность выполнения чертежа, его обводят.

Простановка размеров и обводка чертежа
