Оформление чертежей



Обозначения материалов

Марки материалов в конструкторских документах указывают в соответствии со стандартами на эти материалы: в графе 3 (рис. 2.23) основной надписи в чертежах деталей, в спецификации или в технических требованиях на поле чертежа — для сборочных единиц. Марки материалов имеют буквенно-цифровые обозначения.

В сечениях (рис. 2.2) изображаемых деталей, а также в некоторых случаях на видах (рис. 2.3) используют стандартные условные графические обозначения материалов.

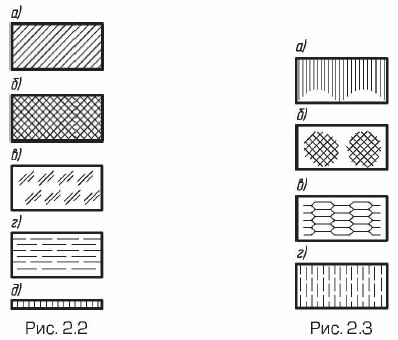

Стандартные условные графические обозначения материалов

Общее графическое обозначение материалов в сечениях независимо от вида материалов и металлов соответствует рис. 2.2, а. К неметаллическим материалам (обозначение на рис. 2.2, б) относятся также волокнистые монолитные и плитные (прессованные), за исключением ряда строительных материалов (дерево, камень, бетон). На рис. 2.2: в — стекло, г — жидкость, д — сетка. На рис. 2.3: а — металл, б — сетка, в — просечная сталь, г — стекло.

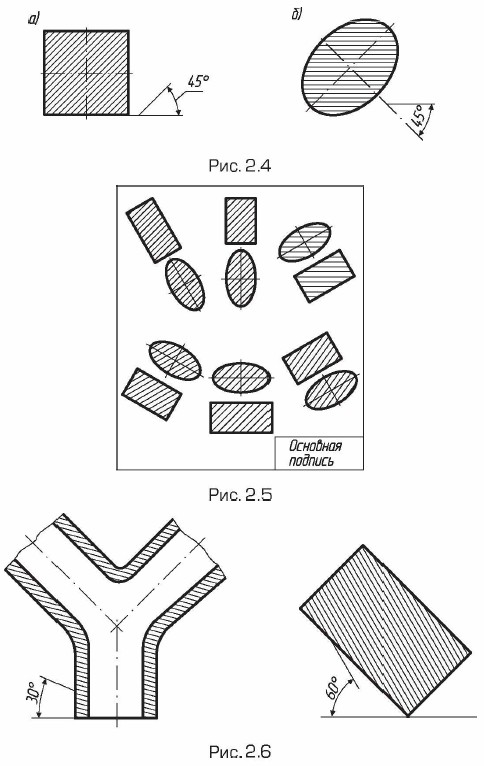

Линии штриховки проводят под углом 45° к линии контура изображения (рис. 2.4, а), или к его оси (рис. 2.4, б), или к линиям рамки чертежа (рис. 2.5), направление — любое, но одинаковое для одной и той же детали на всех сечениях одного чертежа. Если направление штриховки оказывается параллельным линиям контура детали или осевым линиям, то угол наклона линий штриховки таких деталей принимают 30 или 60° относительно горизонтальной стороны рамки (рис. 2.6).

Линии штриховки

Расстояние между параллельными линиями штриховки берут от 1 до 10 мм в зависимости от площади штриховки и необходимости ее разнообразить для сечений смежных деталей. Величину шага штриховки выбирают в зависимости от площади сечения: для сечений большой площади шаг больше, для сечений небольшой площади шаг уменьшают. Шаг штриховки одной и той же детали на всех сечениях в одном масштабе одинаков.

Пример штриховки групп деталей, соединенных точечной или шовной сваркой, показан на рис. 2.7.

Пример штриховки групп деталей, соединенных точечной или шовной сваркой

Для отдельных сечений детали, выполненных в масштабе увеличения или уменьшения, шаг штриховки может быть соответственно увеличен или уменьшен при сохранении направления штриховки.

Для смежных сечений двух деталей направление штриховки для одного сечения принимают вправо, для другого — влево (пример — штриховка деталей 1 и 2 на рис. 2.7).

При трех и более смежных сечениях разных деталей изменяют как направление штриховки (рис. 2.8, б), так и шаг ее (рис. 2.8, а).

При трех и более смежных сечениях разных деталей изменяют как направление штриховки (рис. 2.8, б), так и шаг

Для смежных сечений нескольких деталей можно также сдвигать линии штриховки в одном сечении по отношению к другому при одинаковом направлении (пример — штриховка нижней детали на рис. 2.8, б).

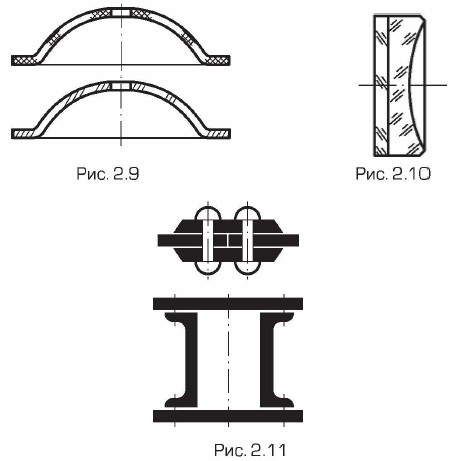

Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей) шириной на чертеже от 2 до 4 мм рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (рис. 2.9). В этих случаях линии штриховки стекла (рис. 2.10) наносят с наклоном 15...20° к линии большой стороны контура сечения. Узкие площади сечения, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с просветами между смежными сечениями не менее 0,8 мм (рис. 2.11). При штриховке неметаллических материалов (в клетку) в сечениях расстояние между линиями штриховки выбирают разным.

Штриховка неметаллических материалов

При больших площадях сечений допускается наносить обозначение материала лишь у контура сечения узкой полоской равномерной ширины (рис. 2.12).

При больших площадях сечений
