Оформление чертежей



Шрифты на чертежах

На всех чертежах и других технических документах применяют стандартные шрифты русского, латинского и греческого алфавитов, арабские и римские цифры и специальные знаки.

Размер шрифта характеризуется высотой (h) прописных букв в миллиметрах. Установлены следующие его размеры: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

В зависимости от толщины линий установлены два типа шрифта:

  • тип А с толщиной линии d = 1/14h;
  • тип Б с толщиной линии d = 1/10h.

Оба типа шрифта выполняют с наклоном около 75° или без наклона (прямой шрифт).

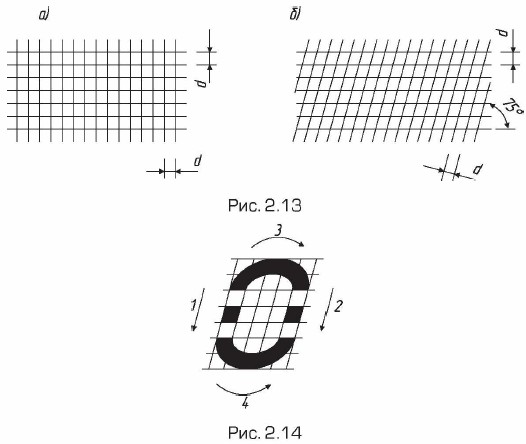

Вспомогательная сетка (рис. 2.13) — сетка, образованная вспомогательными линиями, в которые вписывают буквы: а — для шрифта без наклона; б — для шрифта с наклоном. Построение шрифта во вспомогательной сетке показано на рис. 2.14.

Построение шрифта во вспомогательной сетке

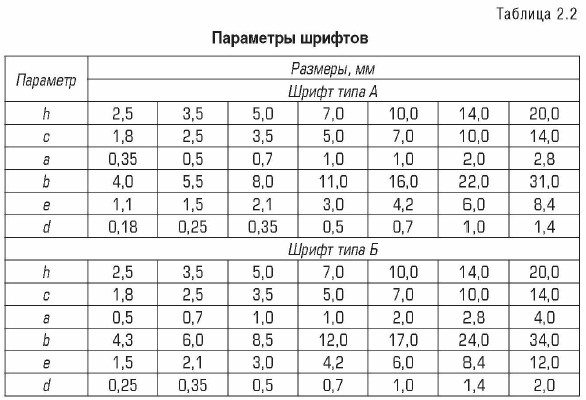

Параметры шрифтов установлены в зависимости от размера и приведены в табл. 2.2.

Параметры шрифтов

П р и м е ч а н и я: 1. Обозначения: h — размер шрифта; c — высота строчных букв; a — расстояние между буквами; b — минимальный шаг строк; e — минимальное расстояние между словами; d — толщина линий шрифта.

2. Относительные размеры параметров шрифта:

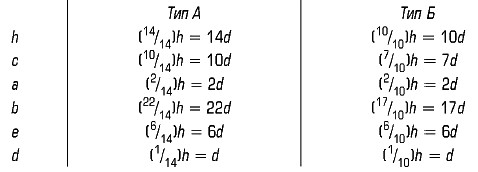

Относительные размеры параметров шрифта

Русский, латинский и греческий алфавиты, арабские и римские цифры, знаки приведены на рис. 2.15 — 2.22. Римские буквы L, C, D, M выполняют по правилам латинского алфавита.

Русский алфавит и арабские цифры шрифтом типа Б приведены на рис. 2.15. Шрифтом этого же типа даны арабские без наклона и римские цифры на рис. 2.16. Без наклона этим же шрифтом дан алфавит на рис. 2.17.

Русский алфавит и арабские цифры шрифтом типа Б

Без наклона этим же шрифтом дан алфавит
