§ 11. Табличные информационные модели

Таблица типа «объекты-объекты-один» (ООО)

Таблица типа «объекты-объекты-один» — это таблица, содержащая информацию о некотором одном свойстве пар объектов, чаще всего принадлежащих разным классам.

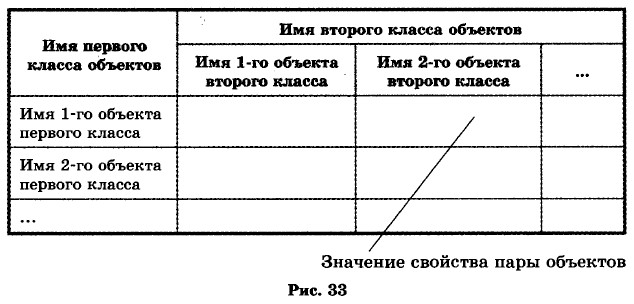

Общий вид таблиц типа ООО показан на рис. 33.

    Общий вид таблиц типа ООО

В этой таблице заголовоки столбцов имеют сложную (двухъярусную) структуру.

Пример 2

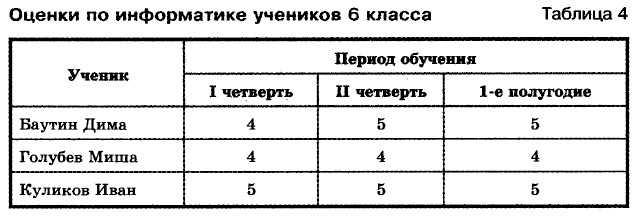

    Таблица 4

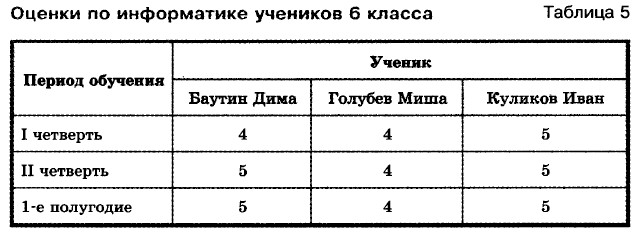

Таблица типа ООО может быть «повернута на бок» — строки превращены в столбцы, а столбцы — в строки (табл. 5).

    Таблица 5

В таблице типа ООО фиксируется одно свойство пары объектов, поэтому в её ячейках всегда содержатся значения одного типа: или числа, или слова, или графические изображения.

Пример 3

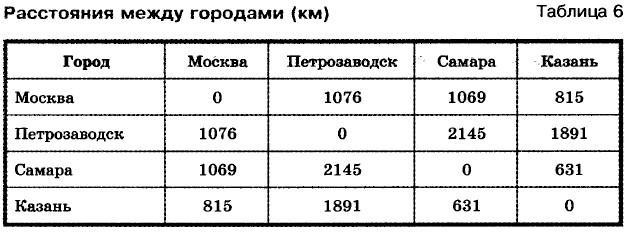

В таблице «Расстояния между городами» представлены расстояния между парами объектов, принадлежащих одному классу «город», поэтому объекты этого класса занесены и в строки, и в столбцы таблицы. В результате головка таблицы «теряет» один уровень, и сама таблица выглядит проще (табл. 6). Эта таблица также относится к типу ООО.

    Расстояния между городами (км)

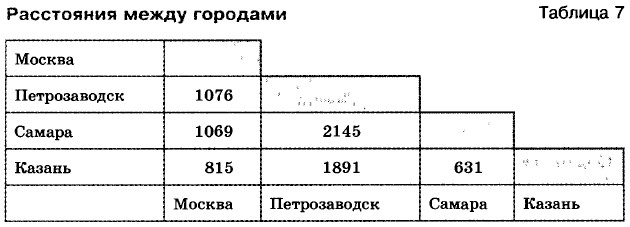

Подобные таблицы есть в атласах автомобильных дорог. Правда, там они оформляются так (табл. 7).

    Таблица 7

Пример 4

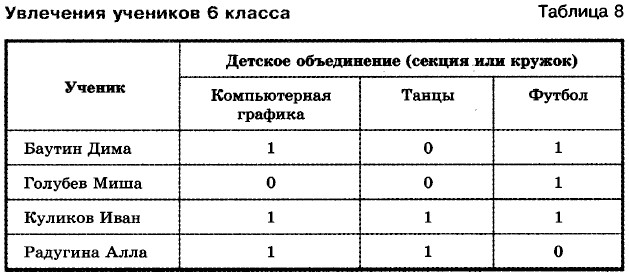

По таблице 8 можно получить представление о том, чем увлекаются ученики 6 класса, какие кружки и секции они посещают. Если ученик увлекается танцами, спортом или компьютерной графикой (посещает соответствующий кружок или секцию), то в ячейку ставится 1, а если нет — 0.

Важная особенность этой таблицы состоит в том, что в ней фиксируются не количественные (сколько?), а качественные свойства (наличие или отсутствие связи между объектами).
