§ 3.3. Создание графических изображений

Особенности создания изображений в векторных графических редакторах

Конструирование сложных графических изображений из простых геометрических фигур (графических примитивов) — основная идея векторных графических редакторов. Особенности работы в векторных редакторах рассмотрим на примере редактора OpenOffice.org Draw.

К графическим примитивам в Draw относятся: линии и стрелки; прямоугольники; окружности, эллипсы, дуги, сегменты и секторы; кривые; фигуры-символы, выноски, звёзды; соединительные линии; трёхмерные объекты (куб, шар, цилиндр и т. д.); текстовые объекты ит. д. (рис. 3.17).

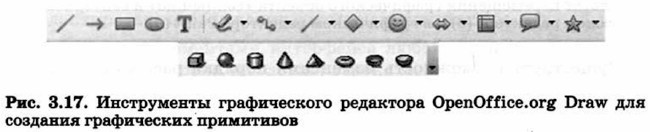

    Инструменты графического редактора OpenOffice.org Draw для создания графических примитивов

Можно изменять свойства графического примитива, выбирая стиль, толщину и цвет контура фигуры, а также разные варианты заливки внутренней области и др. (рис. 3.18).

    Инструменты графического редактора Draw для изменения свойств графического примитива

Векторный графический редактор воспринимает каждый графический примитив как отдельный объект, который можно преобразовывать — уменьшать и увеличивать, поворачивать, наклонять, использовать другие самые невероятные эффекты. Предварительно объект должен быть выделен. Для этого следует выбрать инструмент Выделение объекта и щёлкнуть на нужном изображении. Так могут быть выделены мельчайшие графические примитивы, а также фигуры, имеющие достаточно причудливую форму. Так как каждый объект в векторном рисунке является независимым от других, то его изменение или удаление никак не затронет другие части рисунка (рис. 3.19).

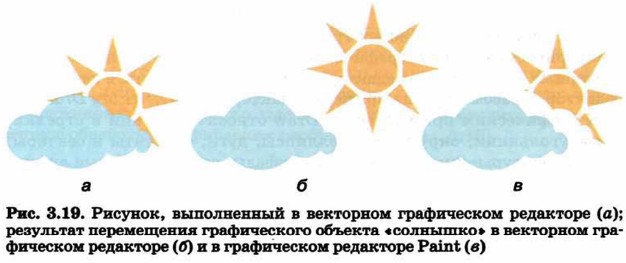

    Рисунок, выполненный в векторном графическом редакторе

Каждый графический примитив рисуется в новом слое. Это позволяет создавать сложные изображения, накладывая объекты друг на друга (рис. 3.20).

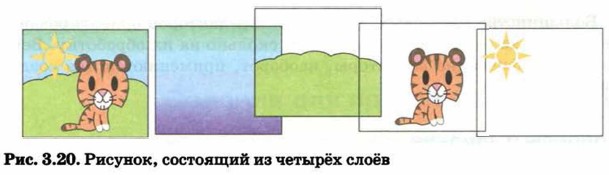

    Рисунок, состоящий из четырёх слоёв

Существует возможность изменения порядка расположения графических объектов друг относительно друга: слой с выделенным объектом можно поместить на передний план, на задний план, а также на один слой вперёд или назад.

Отдельные графические примитивы можно преобразовать в единый объект (сгруппировать). С полученным объектом можно проводить те же действия, что и с исходными объектами. Сложный объект, состоящий из нескольких примитивов, можно разгруппировать, разбив его на отдельные элементарные объекты.

Программные средства для работы с векторной графикой предназначены преимущественно для создания изображений, а не для их обработки. Программы векторной графики широко используют в конструкторских и дизайнерских бюро, рекламных агентствах, редакциях и издательствах.

Одним из самых мощных векторных графических редакторов является CorelDraw, позволяющий не только создавать очень сложные графические объекты, но и выполнять трансформации одного объекта в другой. По заранее подготовленным исходному и конечному рисункам программа сама выполнит все необходимые расчёты и выведет на экран заданное вами множество промежуточных рисунков, наглядно представляющих, например, «превращение» мухи в слона.

Уроки для начинающих на сайте http://www.coreldrawgromov.ru/ позволят вам в свободное время освоить основные приёмы работы в векторном графическом редакторе CorelDraw.
