§ 2.2. Способы записи алгоритмов

2.2.2. Блок-схемы записи алгоритмов

Наилучшей наглядностью обладают графические способы записи алгоритмов; самый распространённый среди них — блок-схема.

Блок-схема представляет собой графический документ, дающий представление о порядке работы алгоритма. Здесь предписания изображаются с помощью различных геометрических фигур, а последовательность выполнения шагов указывается с помощью линий, соединяющих эти фигуры. Направления линий связи слева направо и сверху вниз считаются стандартными, соответствующие им линии связи можно изображать без стрелок. Линии связи справа налево и снизу вверх изображаются со стрелками.

Рассмотрим некоторые условные обозначения, применяемые в блок-схемах.

Выполнение алгоритма всегда начинается с блока начала и оканчивается при переходе на блок конца (рис. 2.2, а). Из начального блока выходит одна линия связи; в конечный блок входит одна линия связи.

Внутри блока данных (рис. 2.2, б) перечисляются величины, значения которых должны быть введены (исходные данные) или выведены (результаты) в данном месте схемы. В блок данных входит одна линия связи, и из блока исходит одна линия связи.

В блоке обработки данных (рис. 2.2, в) содержится описание тех действий, которые должны быть выполнены при переходе на этот блок (выполнение определённой операции или группы операций, приводящее к изменению значения, формы или размещения информации). В блок обработки данных входит одна линия связи, и из блока исходит одна линия связи.

Проверка условия изображается с помощью блока принятия решения, внутри которого записывается это условие (рис. 2.2, г). В блок принятия решения входит одна линия, а выходят две линии, около которых записываются результаты проверки условия.

Комментарии (рис. 2.2, д) используются для добавления пояснительных записей, делающих блок-схему более понятной.

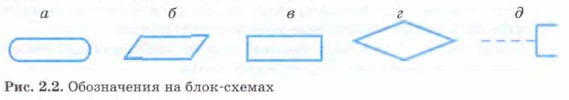

    Обозначения на блок-схемах

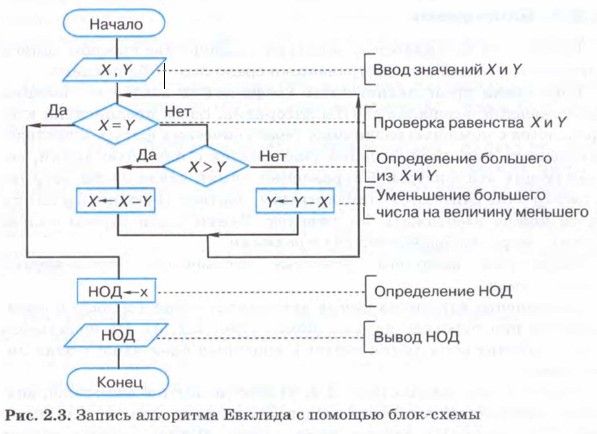

Пример 3. Запись алгоритма Евклида с помощью блок-схемы (рис. 2.3).

    Запись алгоритма Евклида с помощью блок-схемы

Создание детальной блок-схемы сложного алгоритма — трудоёмкая задача. Кроме того, блок-схема, не умещающаяся на одном стандартном листе, теряет своё основное преимущество — наглядность. При разработке сложных алгоритмов блок-схемы удобно использовать в качестве средства для наглядного представлениям решения задачи в общем виде.
