§ 8. Инструменты для вычислений и измерений



43. Круговые диаграммы

Магнитный железняк содержит 70% чистого железа, а остальная часть руды — пустая порода. Чтобы наглядно изобразить это положение, начертим круг и закрасим 70% его площади, а 30% площади оставим незакрашенными.

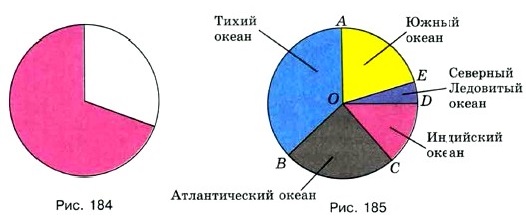

Так как в круге 180 + 180 , то есть 360 , то надо найти 30% от 360°. Для этого делим 360 на 100 и частное умножаем на 30. Получаем: 360 : 100-30= 108. Значит, надо провести два радиуса под углом 108° и закрасить часть круга вне этого угла. Получаем рисунок 184. Его называют круговой диаграммой.

Иногда для построения круговой диаграммы приходится разбивать круг на много частей. Составим круговую диаграмму площадей океанов. Тихий океан имеет площадь около 151 млн км2, Атлантический — около 92 млн км2, Индийский — 56 млн км2, Северный Ледовитый — около 15 млн км2 и Южный — 86 млн км2.

Так как 151 + 92 + 56 + 15 + 86 = 400, то 1 млн км2 изображается на диаграмме девятью десятыми градуса. Значит, в круге проводим радиусы ОА, ОВ, ОС, OD и ОЕ так, чтобы ∠AOB = 136°, ∠BOC = 83°, ∠COD = 50°, ∠DOE= 14°, ∠EOA = 77° (градусную меру углов округлили до целых).

Получаем круговую диаграмму, изображённую на рисунке 185.

1693. Известно, что массы льняного семени составляет масло. Постройте круговую диаграмму содержания масла в льняном семени.

1694. Вода занимает 0,7 всей поверхности земного шара. Постройте круговую диаграмму распределения воды и суши на земной поверхности.

1695. Врачи рекомендуют дневную норму питания распределить на 4 приёма: утренний завтрак — 25%, второй завтрак — 15%, обед — 45% и ужин — 15%. Постройте круговую диаграмму распределения дневной нормы питания.
