Глава 1. Электростатика



§ 1.25. Конденсаторы

Можно создать систему проводников, электрическая емкость которой не зависит от окружающих тел. К тому же одновременно емкость ее может быть очень большой. По этим причинам такая система, называемая конденсатором, имеет большое практическое значение.

Конденсатор* представляет собой два проводника, разделенные слоем диэлектрика, толщина которого мала по сравнению с размерами проводников. Проводники в этом случае называют обкладками конденсатора.

    * От лат. condenso — сгущаю, уплотняю. В данном случае — сгуститель электрического заряда.

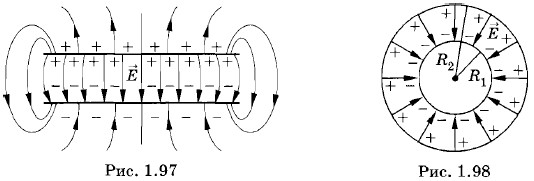

Простейший плоский конденсатор состоит из двух одинаковых параллельных пластин, находящихся на малом расстоянии друг от друга (рис. 1.97). Если заряды пластин одинаковы по модулю и противоположны по знаку, то почти все электрическое поле сосредоточено внутри конденсатора. Линии напряженности начинаются на положительно заряженной обкладке конденсатора и оканчиваются на отрицательно заряженной. У сферического конденсатора, состоящего из двух концентрических сфер (рис. 1.98), все поле сосредоточено между обкладками.

конденсатор

Для зарядки конденсатора нужно присоединить его обкладки к полюсам источника напряжения, например к полюсам батареи аккумуляторов. Можно также соединить одну обкладку с полюсом батареи, другой полюс которой заземлен, а вторую заземлить. Тогда на заземленной обкладке останется заряд, противоположный по знаку и равный по модулю заряду другой обкладки. Такой же по модулю заряд уйдет в землю.

Под зарядом конденсатора понимают абсолютное значение заряда одной из обкладок.

Разность потенциалов между обкладками конденсатора пропорциональна напряженности поля внутри его. Напряженность поля, созданного пластинами, в свою очередь пропорциональна заряду пластин. Поэтому отношение заряда q одного из проводников (на другом находится такой же по модулю заряд) к разности потенциалов между этим проводником и соседним не зависит от заряда. Оно определяется лишь геометрическими размерами проводников, их формой и взаимным расположением, а также электрическими свойствами окружающей среды (диэлектрической проницаемостью е). Это позволяет ввести понятие электрической емкости двух проводников и, следовательно, емкости конденсатора.

Электроемкостью конденсатора называют отношение заряда одного из проводников к разности потенциалов между этим проводником и соседним:

Выражается электрическая емкость конденсатора в тех же единицах, что и емкость уединенных проводников.

Чем меньше напряжение U при сообщении обкладкам конденсатора зарядов +|q| и -|q|, тем больше емкость конденсатора. На обкладках можно накопить большие заряды, не вызывая пробоя диэлектрика.

Электрические поля окружающих тел почти не проникают внутрь конденсатора сквозь его металлические обкладки и не влияют на разность потенциалов между ними. Поэтому емкость конденсатора практически не зависит от наличия вблизи него каких-либо тел.

Первый конденсатор, названный лейденской банкой, был создан в середине XVII в. Было обнаружено, что гвоздь, вставленный в стеклянную банку с ртутью, накапливает большой электрический заряд. Ртуть служила одной обкладкой конденсатора, а ладони экспериментатора, державшего банку, другой. Впоследствии обе обкладки стали делать из тонкой латуни или станиоля.

Электрическая емкость плоского конденсатора

Получим формулу для вычисления емкости плоского конденсатора. Обозначим площадь каждой его пластины S, а расстояние между пластинами d. Выразим разность потенциалов U через заряд q. Эта разность потенциалов определяется напряженностью поля Е, которая зависит от зарядов обкладок конденсатора.

Напряженность поля Е1, созданного одной из пластин, вычисляется по формуле (1.12.4). Напряженности поля положительно и отрицательно заряженных пластин равны по модулю и направлены внутри конденсатора в одну и ту же сторону. Поэтому модуль результирующей напряженности равен:

Формула для емкости конденсатора запишется в СИ более компактно, если вместо коэффициента k использовать его выражение в виде (1.3.5): Тогда, учитывая, что поверхностная плотность заряда получим:

Подставляя это выражение в формулу (1.25.1) и сокращая на q, получим емкость плоского конденсатора в СИ:

В абсолютной системе единиц коэффициент в формуле (1.25.2) k = 1. С учетом этого емкость плоского конденсатора в абсолютной системе единиц равна:

Мы видим, что электроемкость конденсатора зависит от геометрических факторов: площади пластин и расстояния между ними, а также от электрических свойств среды. Она не зависит от материала проводников: обкладки конденсатора могут быть железными, медными, алюминиевыми и т. д.

Убедимся на опыте в справедливости формулы (1.25.3), полученной теоретически. Для этого возьмем конденсатор, расстояние между пластинами которого можно изменять, и электрометр с заземленным корпусом (рис. 1.99). Соединим корпус и стержень электрометра с пластинами конденсатора проводниками и зарядим конденсатор. Для этого нужно коснуться наэлектризованной палочкой пластины конденсатора, соединенной со стержнем. Электрометр покажет разность потенциалов между пластинами.

Раздвинув пластины, мы обнаружим увеличение разности потенциалов. Согласно определению электроемкости [см. формулу (1.25.1)] это указывает на ее уменьшение. В соответствии с зависимостью (1.25.3) емкость действительно должна уменьшаться с увеличением расстояния между пластинами.

Вставив между обкладками конденсатора пластину из диэлектрика, например из органического стекла, мы обнаружим уменьшение разности потенциалов. Следовательно, емкость конденсатора увеличивается.

Расстояние между пластинами d может быть очень малым, а площадь S и диэлектрическая проницаемость достаточно большими. Поэтому при небольших размерах конденсатор может иметь большую электрическую емкость. Впрочем, плоский конденсатор емкостью в 1 Ф должен был бы иметь площадь пластин S = 100 км2 при расстоянии между пластинами d = 1 мм.
