Глава 3. Электрический ток в различных средах



§ 3.8. Несамостоятельный и самостоятельный разряды

Разряд в газе может происходить и без внешнего ионизатора. Разряд способен поддерживать сам себя. Почему это возможно?

Несамостоятельный разряд

Рассмотренный в предыдущем параграфе механизм прохождения электрического тока через газы при постоянном воздействии на газ внешнего ионизатора представляет собой несамостоятельный разряд, так как при прекращении действия ионизатора прекращается и ток в газе.

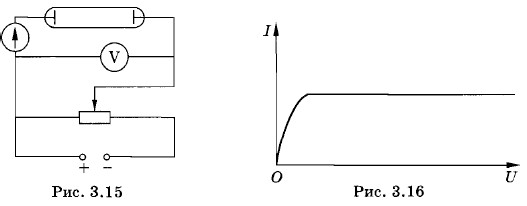

Исследуем зависимость силы тока от напряжения при несамостоятельном разряде в газе. Для этой цели удобно использовать стеклянную трубку с двумя впаянными в стекло металлическими электродами. Соберем цепь по схеме, изображенной на рисунке 3.15.

Пусть с помощью какого-нибудь ионизатора, например за счет воздействия рентгеновских лучей, в газе образуется ежесекундно определенное число пар заряженных частиц: электронов и положительных ионов.

При отсутствии напряжения на электродах (U = 0) гальванометр, включенный в цепь (см. рис. 3.15), покажет нуль (I = 0). При небольшой разности потенциалов между электродами трубки положительно заряженные ионы начнут перемещаться к отрицательному электроду (катоду), а электроны и отрицательно заряженные ионы — к аноду, т. е. возникнет газовый разряд.

Однако вследствие рекомбинации не все образующиеся под действием ионизатора ионы доходят до электродов. Часть их, рекомбинируя, образует нейтральные молекулы. По мере увеличения разности потенциалов между электродами трубки доля заряженных частиц, достигающих электродов, увеличивается, т. е. сила тока в цепи возрастает (рис. 3.16). Объясняется это тем, что при большем напряжении между электродами ионы движутся с большей скоростью, поэтому им остается все меньше времени для воссоединения в нейтральные молекулы.

Несамостоятельный разряд

Наконец, при некотором определенном напряжении наступает такой момент, при котором все заряженные частицы, образующиеся в газе ионизатором за секунду, достигают за это же время электродов. Дальнейшее увеличение напряжения уже не может привести к увеличению числа переносимых ионов. Ток, как говорят, достигает насыщения (рис. 3.16, горизонтальный участок графика).

Таким образом, вольт-амперная характеристика при несамостоятельном разряде в газах является нелинейной, т. е. закон Ома для газов выполняется только при малых напряжениях.

Самостоятельный разряд

Если после достижения насыщения продолжать увеличивать разность потенциалов между электродами, то сила тока при достаточно большом напряжении станет резко возрастать (рис. 3.17). Это означает, что в газе появляются дополнительные ионы сверх тех, которые образуются за счет действия ионизатора. Сила тока может возрасти в сотни и тысячи раз, а число заряженных частиц, возникающих в процессе разряда, может стать таким большим, что внешний ионизатор будет уже не нужен для поддержания разряда. Поэтому ионизатор можно теперь убрать. Поскольку разряд не нуждается для своего поддержания во внешнем ионизаторе, его называют самостоятельным разрядом.

Ионизация электронным ударом

Какова же причина резкого увеличения числа заряженных частиц при больших напряжениях?

Электрон, ускоряясь электрическим полем, на своем пути к аноду сталкивается с ионами и нейтральными молекулами. В промежутках между двумя последовательными столкновениями энергия электрона увеличивается за счет работы сил электрического поля. Чем больше разность потенциалов между электродами, тем больше напряженность электрического поля.

Кинетическая энергия электрона перед очередным столкновением пропорциональна напряженности поля и длине свободного пробега электрона (пути между двумя последовательными столкновениями):

Если кинетическая энергия электрона превосходит работу Аi которую нужно совершить, чтобы ионизовать нейтральный атом (или молекулу), т. е.

то при столкновении электрона с атомом (или молекулой) происходит его (ее) ионизация, называемая ионизацией электронным ударом.
