§ 3.9. Различные типы самостоятельного разряда и их техническое применение

В зависимости от свойств и состояния газа, характера и расположения электродов, а также от приложенного к электродам напряжения в газах возникают различные виды самостоятельного разряда. Рассмотрим несколько основных видов самостоятельного разряда: тлеющий, коронный, искровой и дуговой.

Тлеющий разряд

Электроны могут приобрести энергию, необходимую для совершения ионизации, не только за счет увеличения напряжения между электродами, но, как видно из формулы (3.8.1), и за счет увеличения длины свободного пробега электронов. Последнее можно достигнуть путем разрежения газа.

наблюдения разряда в разреженных газах

Для наблюдения разряда в разреженных газах удобно использовать стеклянную трубку длиной около полуметра с двумя электродами (анодом А и катодом К) и с патрубком для откачивания воздуха (рис. 3.19). Присоединим электроды к источнику постоянного тока с напряжением в несколько тысяч вольт (электрическая машина или высоковольтный выпрямитель).

При атмосферном давлении тока в трубке нет, так как приложенного напряжения в несколько тысяч вольт недостаточно для того, чтобы пробить длинный газовый промежуток. Но если мы начнем откачивать воздух из трубки, ток вскоре появится, что можно обнаружить по свечению воздуха в трубке. При давлении порядка 100 мм рт. ст. между электродами появляется разряд в виде светящейся змейки (в воздухе — малинового цвета, в других газах — иных цветов), соединяющей оба электрода. По мере дальнейшей откачки воздуха светящаяся змейка расширяется, и свечение постепенно заполняет почти всю трубку.

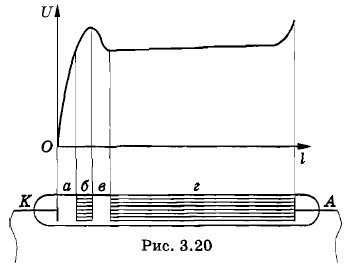

При давлении 1—2мм рт. ст. и ниже возникает тлеющий разряд. В тлеющем разряде отчетливо выделяются четыре области (рис. 3.20): а — катодное темное пространство, б — тлеющее (отрицательное) свечение, в — фарадеево темное пространство, г — положительный столб разряда. Первые три области находятся вблизи катода и образуют катодную часть разряда.

Тлеющий разряд

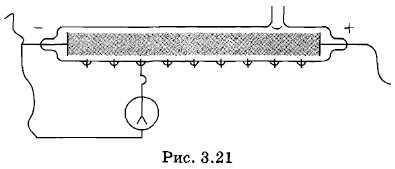

Если впаять по длине трубки ряд платиновых проволочек, то, присоединяя электрометр к различным проволочкам (рис. 3.21), можно измерить напряжение между различными точками разряда и катодом. Откладывая на графике по оси ординат это напряжение U, а по оси абсцисс — расстояние l рассматриваемой точки от катода, получим кривую, изображенную на рисунке 3.20 сверху.

Из графика видно, что вблизи катода на небольшом расстоянии происходит резкое падение потенциала — катодное падение потенциала. Здесь электрическое поле имеет большую напряженность; в остальной части трубки напряженность поля невелика.

Катодное падение потенциала обусловливает эмиссию электронов из металла катода. Положительные ионы, образующиеся в результате ионизации электронными ударами (в тлеющем свечении и в положительном столбе), движутся к катоду и, проходя через область катодного падения потенциала, приобретают значительную энергию. Ударяясь o катод, быстрые положительные ионы выбивают из него электроны (вторичная электронная эмиссия). Эти электроны в области катодного падения потенциала сильно ускоряются и при последующих соударениях с атомами газа ионизуют их. В результате опять появляются положительные ионы, которые снова, устремляясь на катод, порождают новые электроны, и т. д. Таким образом, основными процессами, поддерживающими разряд, являются ионизация электронными ударами в объеме и вторичная электронная эмиссия на катоде. Все это происходит благодаря существованию катодного падения потенциала. Следовательно, катодное падение потенциала есть наиболее характерный признак тлеющего разряда, отличающий эту форму газового разряда от всех других форм.

Существование катодного темного пространства объясняется тем, что электроны начинают сталкиваться с атомами газа не сразу, а лишь на некотором расстоянии от катода. Ширина катодного темного пространства приблизительно равна средней длине свободного пробега электронов: она увеличивается с уменьшением давления газа. В катодном темном пространстве электроны, следовательно, движутся практически без соударений.

Распределение концентраций положительных ионов и электронов в различных частях разряда неодинаково. Так как положительные ионы движутся гораздо медленнее, чем электроны, то у катода концентрация ионов значительно больше, чем концентрация электронов. Поэтому вблизи катода возникает сильный пространственный положительный заряд, который и вызывает появление катодного падения потенциала.

В области положительного столба концентрации положительных ионов и электронов почти одинаковы, и здесь пространственного заряда нет. Благодаря большой концентрации электронов положительный столб обладает хорошей электропроводностью, и поэтому падение потенциала на нем мало (см. рис. 3.20). Так как в положительном столбе имеются и положительные ионы, и электроны, то здесь происходит интенсивная рекомбинация ионов, чем и объясняется свечение положительного столба.

Тлеющий разряд используют в трубках для рекламы. Оранжево-красное свечение возникает при наполнении трубки неоном. Положительный столб в аргоне имеет синевато-зеленоватый цвет. В лампах дневного света используют разряд в парах ртути. Важнейшее применение тлеющий разряд получил в газовых лазерах.

Коронный разряд

При атмосферном давлении в газе, находящемся в сильно неоднородном электрическом поле (около остриев, проводов линий высокого напряжения и т. д.), наблюдается разряд, светящаяся область которого часто напоминает корону. Поэтому его и назвали коронным.

Плотность заряда на поверхности проводника тем больше, чем больше его кривизна. На острие плотность заряда максимальна. Поэтому возле острия возникает сильное электрическое поле. Когда его напряженность превысит 3 • 106 В/м, наступает разряд. При такой большой напряженности ионизация посредством электронного удара происходит при атмосферном давлении. По мере удаления от поверхности проводника напряженность быстро убывает. Поэтому ионизация и связанное с ней свечение газа наблюдается в ограниченной области пространства.

При повышенном напряжении коронный заряд на острие имеет вид светящейся кисти — системы тонких светящихся линий, которые выходят из острия, имеют изгибы и изломы, изменяющиеся с течением времени. Такая разновидность коронного разряда называется кистевым разрядом.

Заряженное грозовое облако индуцирует на поверхности Земли под собой электрические заряды противоположного знака. Особенно большой заряд скапливается на остриях. Поэтому перед грозой илй во время грозы нередко на остриях и острых углах высоко поднятых предметов вспыхивают похожие на кисточки конусы света. С давних времен это свечение называют огнями святого Эльма (рис. 3.22).

огни святого Эльма

Особенно часто свидетелями этого явления становятся альпинисты. Иногда даже не только металлические предметы, но и кончики волос на голове украшаются маленькими светящимися кисточками. Нередко ледорубы начинают гудеть подобно большому шмелю.

С коронным разрядом приходится считаться, имея дело с высоким напряжением. При наличии выступающих частей или очень тонких проводов может начаться коронный разряд. Это приводит к утечке электроэнергии. Чем выше напряжение высоковольтной линии, тем толще должны быть провода.
