§ 1. Магнитные взаимодействия. Магнитное поле



Магнитное поле (продолжение)

Правило буравчика

Направление линий магнитной индукции внутри катушки или витка с током можно определить с помощью следующего правила.

Если вращать буравчик с правой резьбой так, чтобы направление вращения ручки буравчика совпадало с направлением тока в катушке или витке, то направление поступательного движения буравчика покажет направление линий магнитной индукции поля внутри катушки или в центре витка (см. рис. 1.8).

Правило буравчика связывает направление кругового тока в витке или в катушке и направление вектора магнитной индукции поля, созданного этим током. Если задано одно из этих направлений (любое!), то с помощью правила буравчика мы можем найти другое направление.

7. На столе лежит круговой проволочный виток, в котором течёт ток по часовой стрелке. Как направлен вектор магнитной индукции поля, созданного этим током, в центре витка?

8. На стене укреплён проволочный круговой виток, в котором течёт ток. Вектор магнитной индукции поля, созданного этим током, направлен в центре витка в сторону стены. Сделайте пояснительный рисунок, на котором укажите направление тока в витке и направление движения свободных электронов.

Рассмотрим теперь, какой вид имеют линии магнитной индукции поля, создаваемого прямолинейным проводником с током.

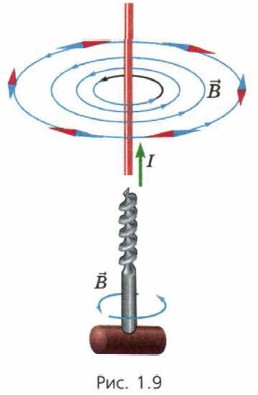

Эти линии изображены на рисунке 1.9. Они имеют вид концентрических окружностей. Направление линий магнитной индукции и в этом случае можно определить с помощью правила буравчика.

    Рис. 1.9

Если вращать буравчик с правой резьбой так, чтобы направление его поступательного движения совпадало с направлением тока, то направление вращения ручки буравчика покажет направление линий магнитной индукции поля, созданного этим током.

Для обозначения на чертежах вектора или тока, перпендикулярных плоскости рисунка, мы будем использовать обозначения3, показанные на рисунке 1.10.

    3 Эти обозначения объясняются сопоставлением вектора со стрелой, имеющей хвостовое оперение.

    Рис. 1.10

Вы видите схематическое изображение:

    — линий магнитной индукции, направленных «от нас» и «к нам»;
    — тока в проводнике, направленного « от нас » и « к нам »;
    — силы, направленной «от нас» и «к нам».

9. На рисунке 1.11 изображены два проводника с током. Каково направление вектора магнитной индукции поля, создаваемого каждым из этих токов, в точках А и С?

    Рис. 1.11
