§ 19. Линзы



Построение изображений в линзах (окончание)

Воспользуемся этими двумя лучами для построения изображения точки в собирающей линзе.

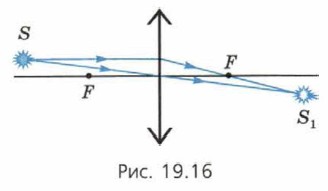

Если исходящие из точки S лучи после преломления в линзе пересекаются, то точку S1 их пересечения называют действительным изображением данной точки (рис. 19.16).

    Рис. 19.16

Действительное изображение точки можно получить на экране.

Действительное изображение S1 лежит по другую сторону от главной оптической оси, чем сама точка S. Такое изображение называют перевёрнутым. Кроме того, действительное изображение лежит по другую сторону линзы, чем сама точка S.

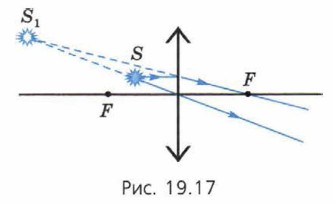

Если же после преломления исходящих из точки S лучей в линзе пересекаются не сами лучи, а их продолжения, то точку S1 пересечения продолжений лучей называют мнимым изображением данной точки (рис. 19.17).

    Рис. 19.17

Мнимое изображение точки получить на экране нельзя.

Мнимое изображение S1 лежит по ту же сторону от главной оптической оси, что и сама точка S. Такое изображение называют прямым. Кроме того, мнимое изображение лежит по ту же сторону линзы, что и сама точка S.

11. Объясните с помощью построения хода лучей, почему изображение точки в собирающей линзе является:

    а) действительным, если данная точка находится дальше фокальной плоскости линзы;

    б) мнимым, если данная точка находится ближе фокальной плоскости линзы.

Рассеивающая линза

Для построения изображения точки в рассеивающей линзе обычно используют ход тех же двух «удобных» лучей:

    1) луча, идущего через оптический центр линзы, — он не изменяет своего направления;

    2) луча, падающего на линзу параллельно главной оптической оси, — после преломления в линзе он идёт так, что его продолжение проходит через главный фокус.

12. Используя рисунок 19.18, объясните, почему рассеивающая линза всегда даёт мнимое изображение точки.
