Глава 1. Магнитное поле



§ 3. Модуль вектора магнитной индукции. Сила Ампера (окончание)

Модуль вектора магнитной индукции

Модуль вектора магнитной индукции определяется отношением максимальной силы, действующей со стороны магнитного поля на отрезок проводника с током, к произведению силы тока на длину этого отрезка:

    Модуль вектора магнитной индукции

Магнитное поле полностью характеризуется вектором магнитной индукции . В каждой точке магнитного поля можно определить направление вектора магнитной индукции и его модуль, если измерить силу, действующую на отрезок проводника с током.

Модуль силы Ампера

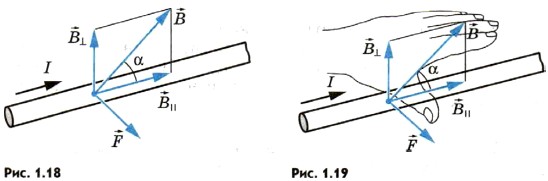

Пусть вектор магнитной индукции составляет угол α (рис. 1.18) с направлением отрезка проводника с током (элементом тока). (За направление элемента тока принимают направление, в котором по проводнику идет ток.) Опыт показывает, что магнитное поле, вектор индукции которого направлен вдоль проводника с током, не оказывает никакого действия на ток. Модуль силы зависит лишь от модуля составляющей вектора , перпендикулярной проводнику, т. е. от В = В sin α, и не зависит от составляющей В, направленной вдоль проводника.

Максимальная сила Ампера согласно формуле (1.1) равна:

    Fm = I Δl В,

ей соответствует угол

    Закон Ампера

При произвольном значении угла α сила пропорциональна не В, а составляющей В = В sin α. Поэтому выражение для силы F, действующей на малый отрезок проводника Δl, при силе тока в нем I, со стороны магнитного поля с индукцией , составляющей с элементом тока угол α, имеет вид

    F = I | | Δl sin α.           (1.2)

Это выражение называют законом Ампера.

Модуль силы Ампера равен произведению силы тока, модуля вектора магнитной индукции, длины отрезка проводника и синуса угла между направлениями вектора магнитной индукции и элемента тока.

Направление силы Ампера

В рассмотренном выше опыте вектор перпендикулярен элементу тока и вектору . Его направление определяется правилом левой руки: если левую руку расположить так, чтобы перпендикулярная проводнику составляющая вектора магнитной индукции входила в ладонь, а четыре вытянутых пальца были направлены по направлению тока, то отогнутый на 90° большой палец укажет направление силы, действующей на отрезок проводника (рис. 1.19).

Это правило справедливо во всех случаях.

Единица магнитной индукции

Мы ввели новую величину — вектор магнитной индукции. За единицу модуля вектора магнитной индукции можно принять магнитную индукцию однородного поля, в котором на отрезок проводника длиной 1 м при силе тока в нем 1 А действует со стороны поля максимальная сила Fm = 1 Н. Согласно формуле (1.1) единица магнитной индукции равна

Единица магнитной индукции получила название тесла (Тл) в честь сербского ученого-электротехника Н. Тесла (1856—1943).


Измеряя силу, действующую со стороны магнитного поля на участок проводника с током, можно определить модуль вектора магнитной индукции. Сформулирован закон Ампера для силы, действующей на участок проводника с током в магнитном поле.


Вопросы к параграфу

1. Как определяется модуль вектора магнитной индукции?

2. Чему равен модуль вектора силы Ампера?

3. Сформулируйте правило для определения направления силы Ампера.

4. В каких единицах выражается магнитная индукция?
