Глава 8. Световые волны



§ 62. Полное отражение (окончание)

Угол падения α0, соответствующий углу преломления 90°, называют предельным углом полного отражения. При sin β = 1 формула (8.8) принимает вид

предельным углом полного отражения

Из этого равенства и может быть найдено значение предельного угла полного отражения α0. Для воды (n = 1,33) оно равно 48°35', для стекла (n = 1,5) принимает значение 41°51', а для алмаза (n = 2,42) составляет 24°40'. Во всех случаях второй средой является воздух.

Явление полного отражения легко наблюдать на простом опыте. Нальем в стакан воду и поднимем его несколько выше уровня глаз. Поверхность воды, если рассматривать ее снизу сквозь стенку, кажется блестящей, словно посеребренной вследствие полного отражения света.

Явление полного отражения света используют в так называемой волоконной оптике для передачи света и изображения по пучкам прозрачных гибких волокон — световодов. Световод представляет собой стеклянное волокно цилиндрической формы, покрытое оболочкой из прозрачного материала с меньшим, чем у волокна, показателем преломления.

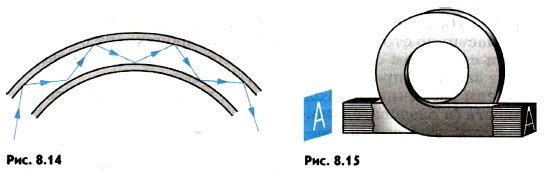

За счет многократного полного отражения свет может быть направлен по любому (прямому или изогнутому) пути (рис. 8.14). Волокна собираются в жгуты. При этом по каждому из волокон передается какой-нибудь элемент изображения (рис. 8.15). Жгуты из волокон используются, например, в медицине для исследования внутренних органов.

Согласно формуле (7.6) энергия, переносимая волной, а следовательно, и передаваемый объем информации пропорциональны четвертой степени частоты. Частота же световых волн в 105—106 раз больше частоты радиоволн. Таким образом, с помощью световых волн можно передавать большой объем информации.

За счет многократного полного отражения свет может быть направлен по любому (прямому или изогнутому) пути

В последнее время волоконная оптика широко используется для быстрой передачи компьютерных сигналов. По волоконному кабелю передается модулированное лазерное излучение.


Полное отражение света показывает, какие богатые возможности для объяснения явлений распространения света заключены в законе преломления. Вначале полное отражение представляло собой лишь любопытное явление. Сейчас оно постепенно приводит к революции в способах передачи информации.


Вопросы к параграфу

1. Чему равен предельный угол полного отражения на границе раздела сред алмаз — воздух?

2. Как называется телевизионная связь, которая основана на явлении полного отражения?
