Глава 8. Световые волны



§ 63. Линза

Прозрачное тело, ограниченное сферическими поверхностями, называют линзой.

Виды линз

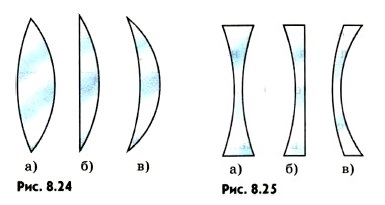

Линза может быть ограничена двумя выпуклыми сферическими поверхностями (двояковыпуклая линза — рис. 8.24, а), выпуклой сферической поверхностью и плоскостью (плосковыпуклая линза — рис. 8.24, б), выпуклой и вогнутой сферическими поверхностями (вогнуто-выпуклая линза — рис. 8.24, в). Эти линзы посредине толще, чем у краев, и все они называются выпуклыми.

Линзы, которые посредине тоньше, чем у краев, называются вогнутыми. На рисунке 8.25 изображены три вида вогнутых линз: двояковогнутая — а, плосковогнутая — б и выпукло-вогнутая — в.

Виды линз

Тонкая линза

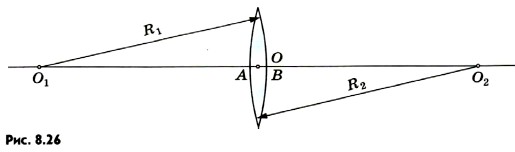

Мы рассмотрим наиболее простой случай, когда толщина линзы l = АВ пренебрежимо мала по сравнению с радиусами R1 и R2 сферических поверхностей линзы (рис. 8.26) и расстоянием предмета от линзы. Такую линзу называют тонкой линзой. В дальнейшем, говоря о линзе, мы всегда будем подразумевать тонкую линзу.

Точки А и В — вершины сферических сегментов — расположены в тонкой линзе столь близко друг от друга, что их можно принять за одну точку, которую называют оптическим центром линзы и обозначают буквой О. Луч света, который проходит через оптический центр линзы, не изменяет своего направления, а только смещается, но, так как линза тонкая, этим смещением можно пренебречь.

Тонкая линза

называют оптическим центром линзы

Прямую O1O2 (см. рис. 8.26), проходящую через центры сферических поверхностей, которые ограничивают линзу, называют ее главной оптической осью. Главная оптическая ось тонкой линзы проходит через оптический центр. Любую другую прямую, проходящую через оптический центр, называют побочной оптической осью (рис. 8.27).

Изображение в линзе

Подобно плоскому зеркалу, линза создает изображения источников света. Это означает, что свет, исходящий из какой-либо точки предмета (источника), после преломления в линзе снова собирается в одну точку (изображение) независимо от того, через какую часть линзы прошли лучи. Если по выходе из линзы лучи сходятся, они образуют действительное изображение. В случае же, когда прошедшие через линзу лучи расходятся, то пересекаются в одной точке не сами эти лучи, а лишь их продолжения1. Изображение в этом случае мнимое. Его можно наблюдать глазом непосредственно или с помощью оптических приборов.

    1 Лучи или их продолжения будут пересекаться практически в одной точке, если они образуют малые углы с главной оптической осью.
