Глава 10. Излучение и спектры



§ 81. Спектры и спектральные аппараты (окончание)

Спектральные аппараты

Для точных исследований спектров такие простые приспособления, как узкая щель, ограничивающая световой пучок, или призма, уже недостаточны. Необходимы приборы, дающие четкий спектр, т. е.

приборы, хорошо разделяющие волны различной длины и не допускающие (или почти не допускающие) перекрывания отдельных участков спектра. Такие приборы называют спектральными аппаратами. Их основной частью является призма или дифракционная решетка.

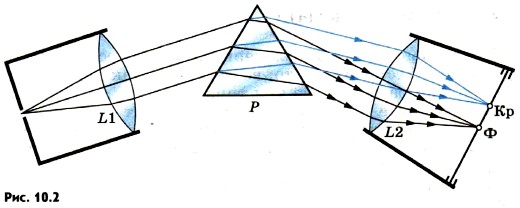

Рассмотрим, например, схему устройства призменного спектрального аппарата (рис. 10.2). Исследуемое излучение поступает вначале в часть прибора, называемую коллиматором. Коллиматор представляет собой трубу, на одном конце которой имеется ширма с узкой щелью, а на другом — собирающая линза L1. Щель находится на фокусном расстоянии от линзы. Поэтому расходящийся световой пучок, попадающий на линзу из щели, выходит из нее параллельным пучком и падает на призму Р.

Спектральные аппараты

Так как разным частотам соответствуют различные показатели преломления, то из призмы выходят параллельные пучки, не совпадающие по направлению. Они падают на линзу L2. На фокусном расстоянии от этой линзы располагается экран — матовое стекло или фотопластинка. Линза L2 фокусирует параллельные пучки лучей на экране, и вместо одного изображения щели получается целый ряд изображений. Каждой частоте (точнее, узкому спектральному интервалу) соответствует свое изображение. Все эти изображения вместе и образуют спектр.

Описанный прибор называется спектрографом. Если вместо второй линзы и экрана используется зрительная труба для визуального наблюдения спектров, то прибор называется спектроскопом. Призмы и другие детали спектральных аппаратов изготовляются не только из стекла. Вместо стекла применяют и такие прозрачные материалы, как кварц, каменная соль и др.


Вы ознакомились с новой величиной — спектральной плотностью интенсивности излучения, а также с устройством спектрографа.


Вопросы к параграфу

1. Что надо изменить в спектральном аппарате, если вместо призмы использовать дифракционную решетку?

2. Как зависит интенсивность излучения от частоты в видимой части спектра?
