§ 24. Простые механизмы



Блоки

Будем пока считать, что массой блока и троса, а также трением в блоке можно пренебречь. В таком случае можно считать силу натяжения троса одинаковой во всех его частях. Кроме того, трос будем считать нерастяжимым, а его массу — пренебрежимо малой.

НЕПОДВИЖНЫЙ БЛОК

Неподвижный блок используют для того, чтобы изменить направление действия силы. На рис. 24.1, а показано, как с помощью неподвижного блока изменить направление силы на противоположное. Однако с его помощью можно изменить направление действия силы как угодно.

    Подъём груза

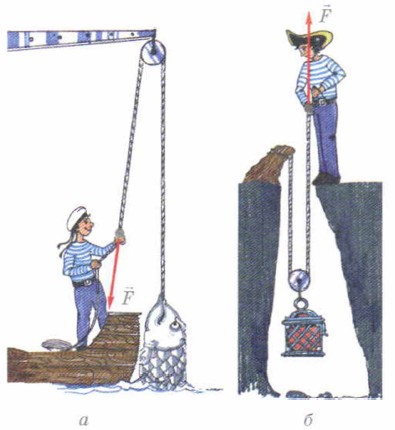

    Рис. 24.1. Подъём груза с помощью блока:

Нарисуйте схему использования неподвижного блока, с помощью которого можно повернуть направление действия силы на 90°.

Даёт ли неподвижный блок выигрыш в силе?

Рассмотрим это на примере, показанном на рис. 24.1, а. Трос натянут силой, приложенной рыбаком к свободному концу троса. Сила натяжения троса остаётся постоянной вдоль троса, поэтому со стороны троса на груз (рыбу) действует такая же по модулю сила. Следовательно,

неподвижный блок не даёт выигрыша в силе.

При использовании неподвижного блока груз поднимается на столько же, на сколько опускается конец троса, к которому прикладывает силу рыбак. Это означает, что, используя неподвижный блок, мы не выигрываем и не проигрываем в пути.

ПОДВИЖНЫЙ БЛОК

ПОСТАВИМ ОПЫТ

использовании подвижного блока

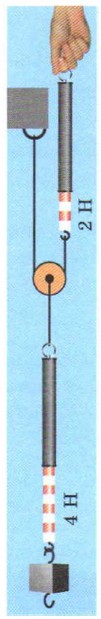

Поднимая груз с помощью лёгкого подвижного блока, мы заметим, что, если трение мало, то для подъёма груза надо прикладывать силу, которая примерно в 2 раза меньше веса груза (рис. 24.3). Таким образом,

подвижный блок даёт выигрыш в силе в 2 раза.

    Рис. 24.3. При использовании подвижного блока мы выигрываем в силе в 2 раза, но во столько же раз проигрываем в пути

Однако за двойной выигрыш в силе приходится платить таким же проигрышем в пути: чтобы поднять груз, например, на 1 м, надо поднять конец переброшенного через блок троса на 2 м.


То, что подвижный блок даёт двойной выигрыш в силе, можно доказать и не прибегая к опыту (см. ниже раздел «Почему подвижный блок даёт выигрыш в силе в два раза?»).
