§ 25. Рычаг



Как найти центр тяжести тела

Напомним, что центром тяжести называют точку приложения силы тяжести. Рассмотрим, как найти на опыте положение центра тяжести плоского тела — скажем, вырезанной из картона фигуры произвольной формы (см. лабораторную работу № 12).

Подвесим картонную фигуру с помощью булавки или гвоздя так, чтобы она могла свободно вращаться вокруг горизонтальной оси, проходящей через точку О (рис. 25.4, а). Тогда эту фигуру можно рассматривать как рычаг с точкой опоры О.

    Как найти на опыте центр тяжести плоской фигуры

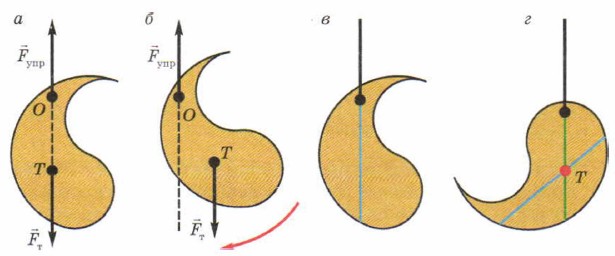

    Рис. 25.4. Как найти на опыте центр тяжести плоской фигуры

Когда фигура находится в равновесии, действующие на неё силы уравновешивают друг друга. Это сила тяжести T, приложенная в центре тяжести фигуры Т, и сила упругости ynp, приложенная в точке О (эта сила приложена со стороны булавки или гвоздя).

Эти две силы уравновешивают друг друга только при условии, что точки приложения этих сил (точки Т и О) лежат на одной вертикали (см. рис. 25.4, а). В противном случае сила тяжести будет поворачивать фигуру вокруг точки О (рис. 25.4, б).

Итак, когда фигура находится в равновесии, центр тяжести лежит на одной вертикали с точкой подвеса О. Это и позволяет определить положение центра тяжести фигуры. Проведём с помощью отвеса вертикаль, проходящую через точку подвеса (синяя линия на рис. 25.4, в). На проведённой линии лежит центр тяжести тела. Повторим этот опыт при другом положении точки подвеса. В результате мы получим вторую линию, на которой лежит центр тяжести тела (зелёная линия на рис. 25.4, г). Следовательно, на пересечении этих линий находится искомый центр тяжести тела (красная точка Т на рис. 25.4, г).
