§ 4. Физические величины и их измерение



Измерительные приборы

Измерительными приборами называют устройства, с помощью которых измеряют физические величины.

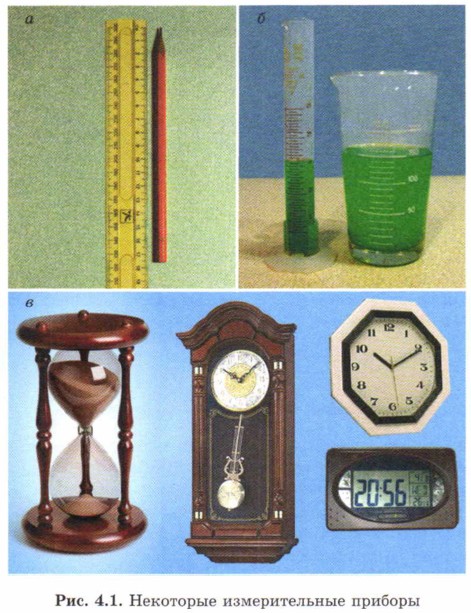

Хорошо знакомый вам измерительный прибор — линейка с делениями (рис. 4.1, а). Небольшие объёмы жидкости измеряют с помощью измерительных цилиндров (рис. 4.1, б). Время измеряют с помощью часов (рис. 4.1, в).

    Рис. 4.1

Шкала измерительного прибора.

Чтобы измерить длину карандаша, к нему прикладывают линейку с делениями так, чтобы один конец карандаша находился у нулевой отметки (см. рис. 4.1, а). Тогда числовое значение длины карандаша в сантиметрах приближённо равно числу, обозначенному на линейке вблизи другого конца карандаша. А можно ли измерить длину карандаша с помощью этой линейки точнее? Можно: для этого расстояние между соседними «сантиметровыми» штрихами на линейке (возле которых стоят числа) разделено на десять равных промежутков (рис. 4.2) маленькими штрихами (возле них чисел нет: они бы не поместились). Поэтому расстояние между соседними маленькими штрихами линейки равно 0,1 см, то есть 1 мм. Чтобы определить значение длины карандаша с точностью до миллиметра, надо просто посчитать, сколько миллиметровых промежутков отделяют длину карандаша от ближайшего слева «сантиметрового» штриха.

    Рис. 4.2

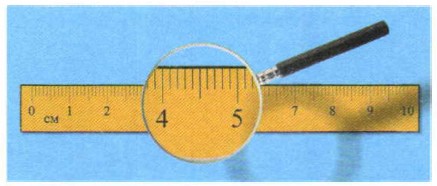

    Рис. 4.2. Линейка с делениями — пример шкалы измерительного прибора. Значения длины в сантиметрах указаны возле каждого десятого штриха линейки. Значения длины, соответствующие промежуточным штрихам, определяют простым подсчётом

Какова длина карандаша в миллиметрах на рис. 4.1, а?

Штрихи на линейке — пример шкалы измерительного прибора. По шкале измерительного прибора определяют числовое значение измеряемой физической величины. Как мы видели на примере измерения длины с помощью линейки, значения, соответствующие промежуточным штрихам шкалы, находят с помощью простого подсчёта. Разность значений физической величины, которые соответствуют соседним штрихам на шкале, называют ценой деления прибора (см. лабораторную работу № 1).

Измерению физических величин посвящены лабораторные работы № 2 и 3.

Какова цена деления линейки?

Какова цена деления часов? Рассмотрите показания всех стрелок.
