Лабораторная работа 11



Изучение условия равновесия рычага

Цель работы: проверить на опыте условие равновесия рычага.

Оборудование: штатив с муфтой, рычаг, набор грузов массой по 100 г, динамометр, линейка с миллиметровыми делениями.

Ход работы

1. Установите рычаг на штативе и уравновесьте его в горизонтальном положении с помощью регулировочных гаек на концах.

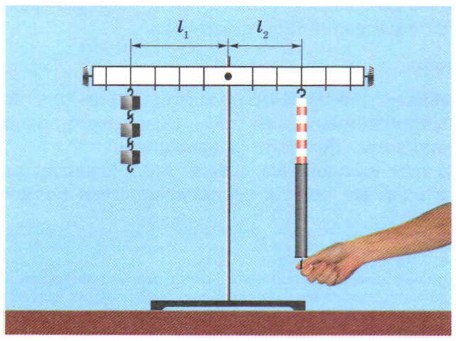

2. Удерживая рукой рычаг в горизонтальном положении, подвесьте к нему на некотором расстоянии от оси «гирлянду» грузов известного веса Р, как показано на рисунке.

3. Уравновесьте рычаг, прикладывая к нему с помощью динамометра вертикально направленную силу F, как показано на рисунке. Измерьте эту силу.

4. Измерьте плечи сил l1 и l2 (см. рисунок).

5. Повторите опыт ещё два раза, изменяя положение точек подвеса грузов и их общий вес.

6. Сделайте в тетради для лабораторных работ схематические рисунки опытов. На рисунках укажите приложенные к рычагу силы и плечо каждой из них.

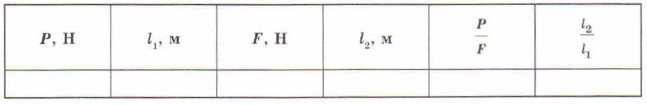

7. Заполните в тетради для лабораторных работ таблицу, первые две строки которой приведены ниже.

8. Сравните числа в двух последних столбцах и сделайте вывод о том, выполняется ли в проведённых опытах условие равновесия рычага.
