§ 10. Графики прямолинейного равномерного движения



График зависимости скорости от времени

РЕШИМ ЗАДАЧУ

Построим графики зависимости скорости от времени для автомобиля и велосипедиста. Скорость автомобиля 60 км/ч, скорость велосипедиста 20 км/ч.

Р е ш е н и е. Начертим координатные оси t и υ и отметим на них время в часах, а скорость — в километрах в час (рис. 10.3). Начнём с автомобиля. Отметим зелёным точки, соответствующие моментам времени 1 ч, 2 ч и 3 ч. Скорость автомобиля остаётся равной 60 км/ч, поэтому все эти точки находятся на одной прямой, параллельной оси t. Проведём эту прямую (зелёная линия на рис. 10.3), она и является искомым графиком для автомобиля. Красный отрезок — построенный аналогичным образом график зависимости скорости от времени для велосипедиста.

    Графики зависимости скорости от времени

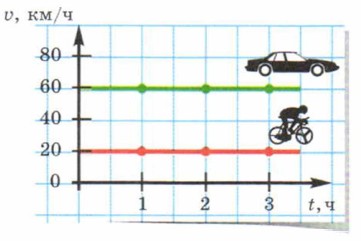

    Рис. 10.3. Графики зависимости скорости от времени для автомобиля и велосипедиста

Из рассмотренной задачи видно, что при прямолинейном равномерном движении график зависимости скорости от времени — отрезок прямой, параллельной оси времени.
