§ 21. Атмосферное давление



Барометры

Измеряя давление атмосферы по высоте ртутного столба, Торричелли заметил, что оно не остаётся постоянным. Причём обнаружилась интересная закономерность: атмосферное давление повышается перед улучшением погоды и понижается перед её ухудшением (почему это так, рассказано в разделе «Почему барометр “падает”?»).

Таким образом, оказалось, что по атмосферному давлению можно надёжно предсказывать погоду. Надо ли говорить, насколько это важно, например, для мореходов?

Приборы, с помощью которых измеряют давление, называют барометрами. Первые барометры представляли собой уже знакомую вам «трубку Торричелли», на которую нанесена шкала. Такие барометры и сегодня самые точные, но они, к сожалению, громоздки и хрупки. Кроме того, ртутные пары вредны для человека. Поэтому изобрели безопасные и удобные барометры-анероиды (в переводе с греческого — безжидкостные).

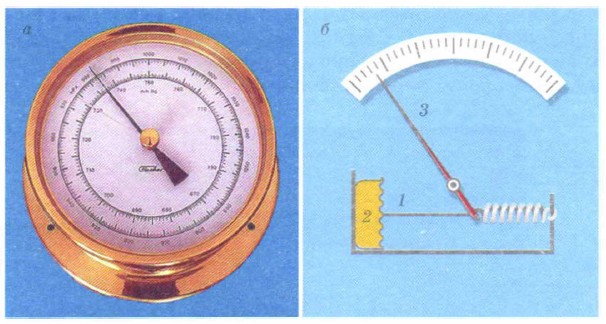

На рис. 21.6, а изображён барометр-анероид, а на рис. 21.6, б схематически показано его устройство. Гофрированная (волнистая) мембрана 1 закрывает металлическую коробку 2, из которой выкачан воздух. Прогибание мембраны зависит от величины атмосферного давления. К мембране прикреплена стрелка 3, указывающая по шкале давление атмосферы. Градуируют барометр-анероид с помощью ртутного барометра.

    Барометр-анероид

    Рис. 21.(5. Барометр-анероид: а — внешний вид; б — схема устройства

Легко заметить, что устройство барометра-анероида сходно с устройством мембранного манометра. Это не случайно: ведь барометр — это и есть манометр, специально предназначенный для измерения атмосферного давления.
