Глава 1. Механические явления



§ 20. Измерение силы (окончание)

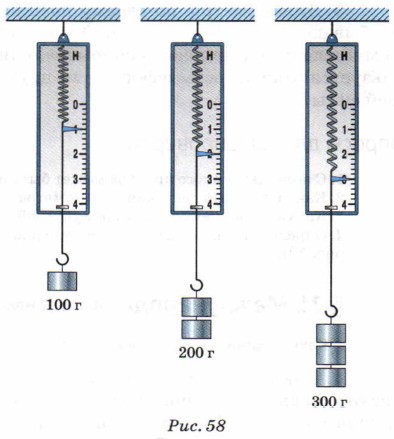

4. Нулевая отметка динамометра соответствует положению стрелки нерастянутой пружины (см. рис. 57). Начнём постепенно увеличивать нагрузку, подвешивая грузы массой 100 г, 200 г, 300 г (рис. 58) и т. д. В результате взаимодействия с Землёй грузы, смещаясь вниз, начнут растягивать пружину. Удлинение пружины будет прямо пропорционально действующей силе. В этом нас убедит одинаковое увеличение расстояний между предыдущим и последующим показаниями стрелки на пружине (0—1, 1—2, 2—3).

    Рис. 58

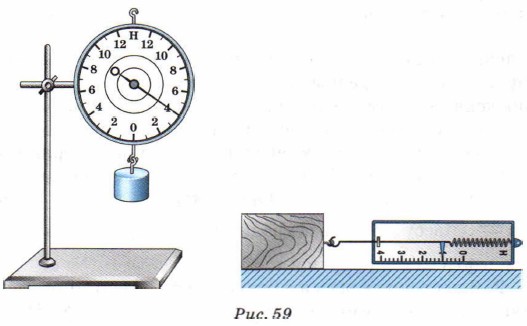

5. Динамометры по своему внешнему виду и конструкции бывают разными (рис. 59). Однако принцип их действия, в том числе и медицинского силомера, один и тот же: в них используется зависимость деформации пружины от приложенной к ней силы.

    Рис. 59

    Вопросы для самопроверки

1. С помощью какого прибора может быть измерена сила?

2. Каков принцип действия динамометра?

3. Какую деформацию называют упругой?

4. Определите значения сил, которые показывают динамометры (см. рис. 59).
