Лабораторная работа № 7



Градуировка динамометра и измерение сил

    Цель работы:

научиться градуировать пружину динамометра и измерять силы.

    Приборы и материалы:

набор грузов по 100 г, два динамометра, шкала одного из которых закрыта бумагой, штатив с муфтой, лапкой и кольцом, три разных цилиндра из набора тел по калориметрии, линейка.

    Порядок выполнения работы

1. Зажмите динамометр с закрытой шкалой в лапке штатива вертикально и отметьте на бумаге нулевое положение указателя (поставьте цифру 0).

2. Рассчитайте силу тяжести, действующую на один груз, по формуле Fтяж = mg, принимая ускорение свободного падения равным g = 10 м/с2. Убедитесь, что сила тяжести, действующая на груз, равна 1 Н.

Подвесьте груз к крючку динамометра. При этом пружина динамометра растянется. Сила упругости, возникающая в пружине при её растяжении, уравновешивается силой тяжести, действующей на груз. Отметьте новое положение указателя на бумаге и поставьте цифру 1.

3. Подвешивая к динамометру два груза, три и т. д., отмечайте положения указателя. Поставьте соответственно цифры 2, 3 и т. д.

4. Снимите динамометр со штатива и проверьте, одинаковы ли расстояния между зафиксированными вами цифрами. Если вы оказались не точны, повторите градуировку.

5. Поставьте букву Н над цифрами шкалы, обозначив единицы силы. Ваш динамометр готов.

6. Какова цена деления шкалы полученного динамометра? Поставьте в середине между цифрами промежуточное деление, и цена деления уменьшится вдвое. Определите новую цену деления.

7. Сравните проградуированный вами динамометр с готовым динамометром с открытой шкалой. Определите его цену деления.

8. Измерьте вес трёх цилиндров, изготовленных из разных веществ, сначала с помощью проградуированного вами динамометра, затем с помощью динамометра, изготовленного в фабричных условиях. Результаты с учётом абсолютной погрешности измерения запишите в таблицу 11.

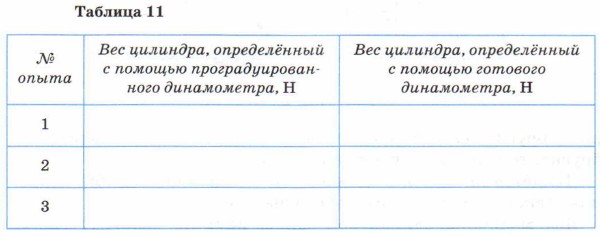

    Таблица 11
