Глава 3. Световые явления



§ 49. Световой пучок и световой луч

    Как распространяется свет от лампы накаливания?

    Зачем светильники обычно имеют абажур?

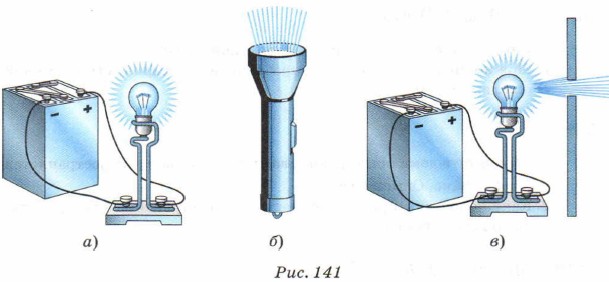

1. Введём некоторые понятия, которыми будем пользоваться при изучении световых явлений. Для этого проделаем опыт: подключим к источнику тока лампочку на специальной подставке. Свет от лампочки будет распространяться по всем направлениям (рис. 141, а).

    Свет от лампочки

Если теперь включить карманный фонарь, то его корпус будет ограничивать световой поток и выделит световой пучок (рис. 141, б).

Пучок света был выделен и в опыте по прямолинейному распространению света, описанном в § 48. С этой целью перед источником был поставлен экран с отверстием. С помощью этого отверстия и был получен световой пучок (рис. 141, в).

Вы наверняка наблюдали пучки солнечного света, пробивающиеся сквозь облака, световые пучки от прожектора, проектора, киноаппарата.

2. Пучки света на чертежах и рисунках изображают с помощью световых лучей.

Световой луч — это линия, указывающая направление распространения света.

В реальности имеют дело с пучками света, а световой луч показывает направление распространения света и используется для изображения световых пучков.

3. Световые пучки можно выделить с помощью малых отверстий в непрозрачных пластинах, называемых диафрагмами. Они позволяют получать пучки разных размеров и форм.

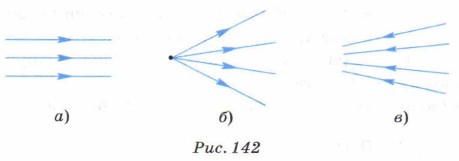

Пучок света может быть параллельным (рис. 142, а), расходящимся (рис. 142, б) и сходящимся (рис. 142, в).

    Пучок света

Световой пучок от источника света можно изобразить с помощью двух лучей SA и SC, ограничивающих его, или с помощью центрального луча SB (рис. 143).

    Рис. 143

Если нас интересует направление распространения света, то световой пучок изображают с помощью центрального луча. Если же важно показать форму светового пучка, то его изображают с помощью двух лучей, которые его ограничивают.
