Глава 3. Световые явления



§ 52. Изображение предмета в плоском зеркале

    Наблюдали ли вы явление отражения света?

    Вспомните закон отражения света.

1. Пользуясь законом отражения света, можно построить изображение предмета в плоском зеркале.

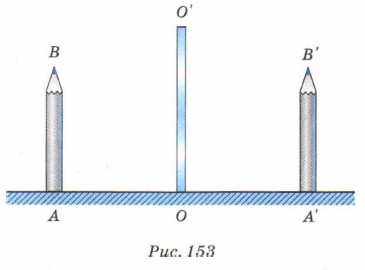

Для этого проделаем опыт. Поставим вертикально стеклянную пластину ОО', которая заменяет в данном опыте зеркало (рис. 153). Расположим перед пластиной карандаш АВ. В стекле увидим изображение карандаша А'В'. Возьмём другой такой же карандаш и поставим его за стеклом. Будем передвигать этот карандаш до тех пор, пока он не совпадёт с изображением первого карандаша.

    Рис. 153

Отметим положения карандашей и стекла, измерим расстояния между каждым карандашом и стеклом.

Из проделанного опыта можно сделать следующие выводы:

1) плоское зеркало даёт прямое изображение предмета;

2) изображение предмета имеет те же размеры, что и предмет;

3) расстояние от предмета до зеркала равно расстоянию от зеркала до изображения.

Говорят, что предмет и его изображение симметричны относительно зеркала.

2. Рассмотрим, как получается изображение предмета в плоском зеркале. Пусть перед зеркалом находится источник света S (рис. 154). Из множества лучей выделим два SA и SB, падающих на зеркало. Пользуясь законом отражения света, построим отражённые лучи АА' и ВВ'. Пучок света, ограниченный этими лучами, будет расходящимся. Этот пучок и попадает в глаз наблюдателя.

    Рис. 154

Если продолжить отражённые лучи за плоскость зеркала, то они пересекутся в точке S'. Глаз воспринимает отражённые лучи так, как будто они исходят из точки S', которая является изображением точки S.

Итак, в точке S' сходятся не сами лучи света, а их продолжения. Свет в эту точку не поступает. Такое изображение называют мнимым.

Следовательно, плоское зеркало даёт мнимое изображение предмета.
